Как установить турбину на бензиновый двигатель?

Ремонт турбин легковых и грузовых автомобилей в Москве

27.02.2019

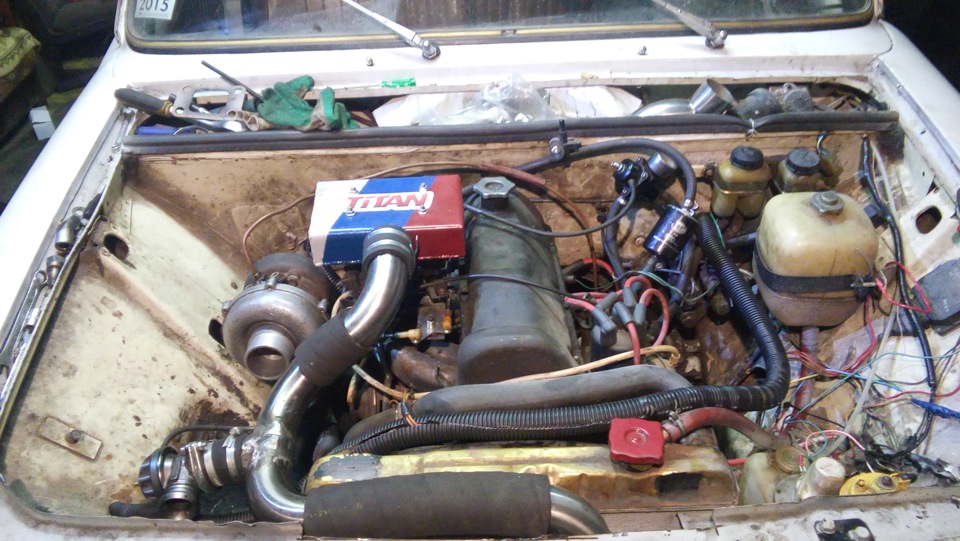

Для начала потребуется обзавестись некоторыми деталями, без которых не установить турбокомпрессор на авто. В этот список входят: турбина, интеркулер, коллектор, патрубки, труба к ведущая к глушителю и система, предназначенная для контроля подачи топлива.

Установить турбину можно не на все виды машин. Бывают даже ситуации, когда проще приобрести новое авто с изначально установленной турбиной, чем поставить ее в бензиновый двигатель. Правильно поставить турбину сможет не каждый, и поэтому ставить ее рекомендуется мастеру с солидными навыками и опытом. Если ставить турбину в стиле “как получится”, то ее эксплуатационный срок будет крайне мал.

На первом этапе потребуется снять элементы, которые отвечают за вход и выход потока воздуха в системе. Новый коллектор турбины соединяют с входом турбокомпрессора. Турбину надо установить так, чтобы можно было осуществить работы по установке патрубков. Далее охлаждающий канал скрепляют с смазочной системой мотора при помощи масляной трубки. Для более простого подключения предназначается датчик, который отвечает за давление масла. Система охлаждения присоединяется к водяной помпе. Чтобы формировалось достаточное количество воздушно-топливной смеси, необходимо установить форсунки с высоким уровнем производительности, которые будут подавать нужный объем топлива для смеси. Чтобы эта система работала, потребуется также заменить старый топливный насос, по причине того, что старый наверняка не сможет предоставить тот объём топлива для новых форсунок, который требуется.

Все датчики, которые следят за температурой воздуха и охлаждающей жидкости, будут под контролем электронных систем. Чтобы системы работали как “часы”, следует произвести калибровку всех элементов контроля, чтобы ,например, топливо впрыскивалось именно в тот момент, когда подается воздух в цилиндры. Такая переделка двигателя является достаточно сложной задачей, и чтобы ее качественно осуществить, необходимы немалые силы и средства, а также умелые руки.

Если со временем ваша турбина вышла из строя, то сервис компании ТУРБО-ТЕХ Москва проведет диагностику турбины бензинового двигателя. В нашей компании вам восстановят турбину за 4 часа с гарантией на 3 года! Сервис располагает собственный складом оригинальных запчастей, европейским оборудованием высокого класса и мастерами, опыт работы которых более 12 лет!

Сломалась турбина? Звоните прямо сейчас!

8 (499) 460-24-19

Бесплатная консультация, профессиональный ремонт за 4 часа,
гарантия 3 года без ограничения пробега, экономия до 70%!

Представьтесь

Телефон*

E-mail

Текст сообщения

Нажимая на кнопку «Отправить», вы даете согласие на обработку данных.

Представьтесь

Отзыв

Оцените нас!

rating fields

Нажимая на кнопку «Добавить отзыв», вы даете согласие на обработку данных.

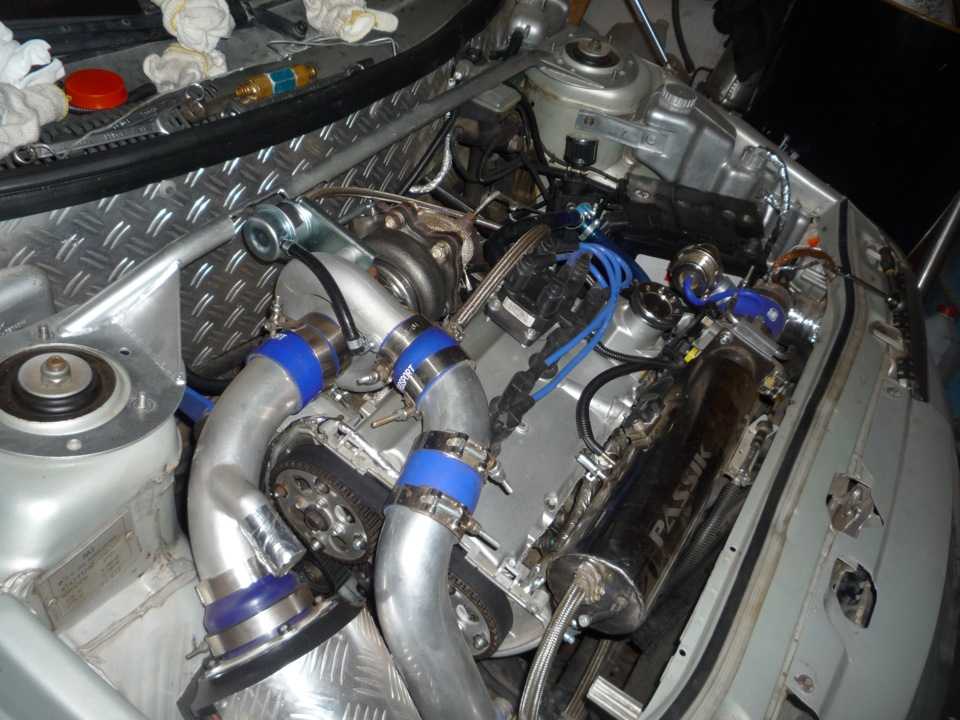

Установка турбо кита на Lada Priora часть 3

День 13


Сегодняшний рассказ я решил посвятить топливной системе для турбо двигателя. При установке наддува рекомендуется перейти на топливную рампу старого образца (так называемая рампа с обраткой). Для перехода потребуется приобрести саму рампу, 2 трубки подачи и слива бензина с рампы от ВАЗ 2112 старого образца, топливный регулятор и скобочки крепления форсунок. Вот фото из каталога со всеми каталожными номерами, то что понадобится выделил красным квадратами.


Есть два варианта перехода на такую систему подачи топлива. Первый это установить рампу и проложить обратную магистраль в бак. Второй вариант это использовать уже готовую магистраль адсорбера. Я выбрал второй вариант, поскольку перекладывать магистрали под днищем авто, лежа на полу не самое приятное занятие. Да и к тому же зачем это делать, если есть готовая. На картинке я указал красными квадратами, что нужно убрать, а зеленым выделил магистраль адсорбера, которая идет под днищем кузова.


Процесс достаточно простой, под капотом отсоединяем адсорбер и убираем его из под капота полностью, нам он больше не пригодится )). На адсорбер под капотом идет 2 шланга. Один идет из бака к адсорберу, второй из адсорбера на клапана продувки и далее из клапана на дроссельную заслонку. Второй шланг я удалил полностью, вместе с клапаном и заглушил выход на дросселе кусочком силиконового шланга.


Меня интересовал именно первый, тот, что идет из бака. Для подсоединения рампы к магистрали адсорбера, потребовалось приобрести шланг 21101-1104218-00 ШЛАНГ топливный к рампе форсунок 2110-2170 (гайка-цанга). На одной стороне шланга должна быть гайка (прикручивается к трубке топливной рампы), на другой стороне цанга (быстросъем, оденется на трубку адсорбера).


Такой же шланг подсоединяется к стандартной топливной рампе. Саму магистраль нужно открутить от креплений к кузову и переложить иначе. Так чтобы конец ее из правой стороны автомобиля переместился в левую. Далее сняв ресивер, удалил старую рампу в сборе с форсунками и установил новую, с новыми форсунками и регулятором давления.


Затем снял заднее сиденье, потому что требуется доступ к топливному баку.


Необходимо было вытащить топливный насос и удалить из него регулятор давления. Потому что регулятор теперь живет у меня на топливной рампе, а 2 регулятора мне ни к чему. Отсоединил все трубки и открутил все болты крепления модуля насоса к баку. Насос вытаскивается вверх, пришлось очень сильно изловчиться, чтобы не пролить бензин по всей машине.


Вытащив насос, отсоединил и вытащил из него регулятор давления. Стандартный регулятор разобрал с помощью болгарки, отпилив у него крышку и дно, мембрану регулятора удалил ножом. Остатки регулятора вернул на место. Насос установил обратно в бак.


Осталось дело за малым нужно подключить трубки. В стандартной схеме, насос качает в трубку которая через фильтр идет в регулятор давления и затем из него идет в магистраль к мотору, так как регулятора в баке уже нет, то нужно соединить магистрали до регулятора и после в одну. Соединив их, осталось только подключить трубку адсорбера к разъему, где раньше стоял регулятор. Для этого нужно отключить трубку от отстойника системы улавливания паров бензина (от адсорбера), он находится над задним левым колесом, переложить ее к баку и подключить ее разъем на слив в бак. Топливная система готова.

День 14


В турбо комплекте идут все необходимые запчасти, их нужно только собрать во едино.


Для установки самой турбины на мотор требуется:

1. Турбо коллектор

2. Прокладка между коллектором и ГБЦ

3. Прокладка между коллектором и турбиной

4. Гайки.


Что касается прикручивания коллектора к мотору, думаю объяснять ничего никому не нужно, все просто, открутили старый выпуск прикрутили коллектор. Турбину на коллектор установить так же просто. Берем треугольную прокладку, одеваем на шпильки коллектора, вытаскиваем из турбины поролоновую заглушку и одеваем турбину на те же шпильки. Затем с помощью ключа или головки на 15 притягиваем турбину к коллектору. Турбина установлена на своё рабочее место.


Следующим шагом необходимо подсоединить к турбине все штуцера и шланги подачи масла и тосола. Лучше это делать когда коллектор и турбина соединены, но не прикручены к мотору. Подвод всех жидкостей к турбокомпрессорку осуществляется через банджо болты. Это болты с просверленными отверстиями определенного диаметра.


Сверху турбины находится подача масла, по бокам подача и слив тосола. Снизу — слив масла.


Отверстие подачи масла, самое маленькое по диаметру.


Отверстие подачи тосола, точно такое находится на противоположной стороне турбины для слива тосола.


Сначала подсоединяем слив и подачу тосола, для этого в комплекте идет 2 банджо болта, 4 медных шайбы и 2 угловые трубки с банджой под болт.


Берем болт одеваем шайбу, затем трубку и еще одну медную шайбу. Ориентируем трубку так, чтобы она смотрела в нужную сторону, а именно в сторону термостата.

И прикручиваем ее с одной, а затем с другой стороны турбо компрессора, в последствии к этим трубкам подсоединяются шланги которые изначально шли на подогрев дроссельной заслонки. В общем то на этом подача охлаждающей жидкости и слив ее закончены.





Теперь перейдем к подключению подачи масла к турбо компрессору. Масло подается с помощью армированного шланга и 2х банджо болтов разного размера.


Один из них, тот что поменьше, через медные шайбы вставляется в банджо шланга и прикручивается сверху турбокомпрессора. Второй конец, опять же через медные шайбы, подсоединяется к головке блока цилиндров. Для этого из головки выкручиваем датчик давления масла. Вкручиваем болт забора масла вместе со шлангом, затем вкрутчиваем датчик в болт забора масла из головки. В этом месте стоит быть очень осторожным, поскольку можно отломить отлив под датчик от корпуса ГБЦ. Ну и на по следок нужно прикрутить трубку слива масла к турбине, трубка прикручивается 2 болтиками М6 обычной головкой на 10. Не забудьте положить прокладку под фланец.


Она тоже есть в комплекте. Вот собственно и все! Турбина подсоединена ко всем необходимым для работы жидкостям.


На этом день закончился.

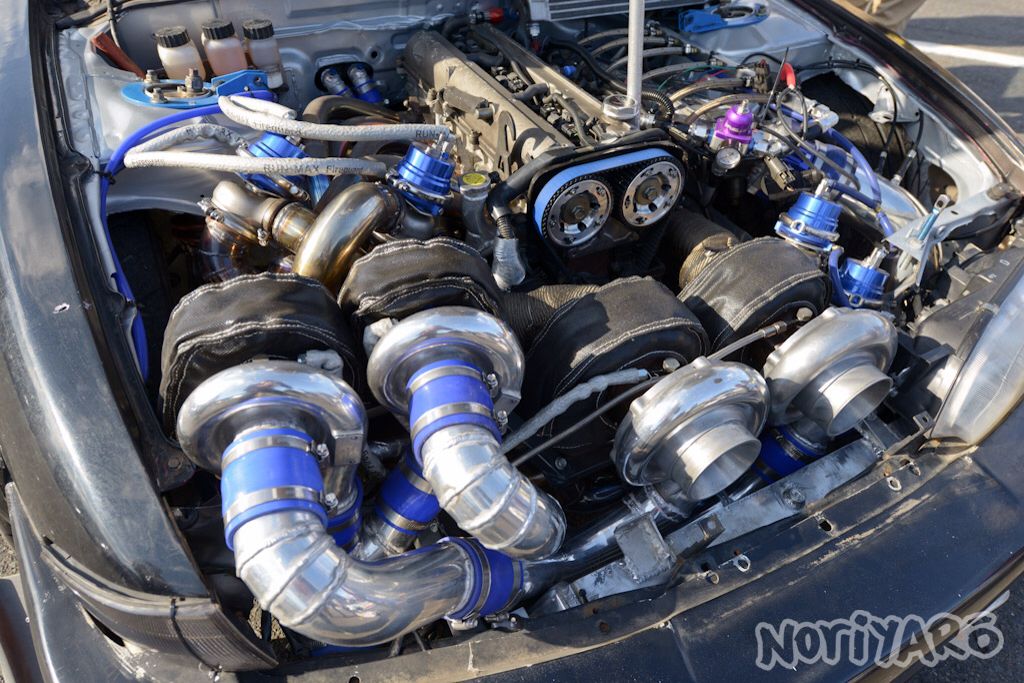

Как установить свой первый турбокомпрессор на любой двигатель

| Практическое руководство — двигатель и трансмиссия

Не отставайте от технологий. Узнайте о некоторых основах, а затем узнайте, как установить свою первую турбоустановку.

Чтобы отпраздновать 75-летие HOT ROD, мы объединились с CASTROL GTX, чтобы рассказать вам несколько историй, иллюстрирующих суть HOT ROD и отражающих влияние бренда на автомобильную культуру Америки. Нажмите здесь, чтобы узнать больше о CASTROL GTX.

Иногда мы должны задаться вопросом, почему кто-то еще пытается создать силу N/A. Мы признаем, что существует множество правил гонок, чтобы предотвратить доминирование силовых агрегатов, а турбины выглядят довольно сложными. Но вам нужно будет преодолеть это. Мы поняли это после того, как увлеклись просмотром на YouTube тех парней с турбокомпрессорами, которые чертовски обыграли Viper и любого жокея спортбайка, готового рискнуть в дороге. Забудьте о большом кулачке и свободном конвертере; они вам не понадобятся. Вам даже не нужно думать, как спрятать большой блок под капотом или где вырезать отверстие для вентилятора. Все, что вам нужно, это один или два турбонагнетателя, чтобы получить непристойную мощность, и мы собираемся показать вам, как его получить.

Термины Turbo

  • Наддув: Любое давление выше атмосферного, измеренное во впускном коллекторе.
  • Порог наддува: Минимальные обороты двигателя, при которых турбонаддув может создать полезный наддув.
  • Карта компрессора: Сетка чисел, используемая в качестве инструмента для оценки эффективности турбонаддува по отношению к двигателю.
  • Помпаж компрессора: Воздушный поток, вызывающий нестабильность скорости турбонагнетателя при резком закрытии дроссельной заслонки.
  • Задержка: Задержка между изменением положения дроссельной заслонки и созданием полезного наддува.
  • Линия помпажа: Линия, которая следует за крайне левым островком эффективности на карте компрессора, где турбонаддув становится нестабильным.

Что нужно для установки турбокомпрессора

Компрессор

Большой или маленький? На стороне давления или холода турбосистемы находится компрессор. Когда отработанный воздух и топливо выходят из выпускного отверстия, они вращают колесо выхлопной турбины, которое вращает вал турбонагнетателя, соединенный с колесом компрессора. Размер и шаг колеса, а также форма корпуса определяют, где комбинация воздушного потока и давления наддува наиболее эффективна. Хитрость заключается в том, чтобы выбрать размер компрессора, обеспечивающий такую ​​эффективность в используемом диапазоне оборотов. Крыльчатка компрессора меньшего размера будет более эффективной при низких оборотах, но будет выделять больше тепла при более высоких оборотах двигателя. Это также будет ограничивать поток на более высоких оборотах.

Ключом к системе Hellion является турбонаддув Turbonetics Custom 60 с 61-мм компрессорным колесом F1-65 и соотношением A/R 0,81. Если вы хотите, вы можете перейти на компрессор T66 или T76 за дополнительную плату примерно в 595 долларов, если вы хотите получить более 600 л.с.

Слишком большой компрессор вызовет задержку наддува и возможный помпаж компрессора в нижнем диапазоне оборотов и будет наиболее эффективным при более высоких оборотах двигателя. Поскольку колесо компрессора определяет мощность, необходимую от турбины, очень важно правильно подобрать размеры. Слишком маленькая турбина быстро раскручивается, но ограничивает на верхнем конце. Слишком большая турбина не может обеспечить достаточную мощность компрессора на низких оборотах.

Соотношение давлений и скорректированный массовый расход воздуха — это две цифры, необходимые для оценки компрессора на карте. Выберите турбо с картой компрессора, которая ставит две точки на графике между 65 и 70 процентами эффективности для уличного применения. Чтобы получить коэффициент давления, просто добавьте величину наддува в фунтах на квадратный дюйм к стандартному атмосферному давлению (14,7) и разделите его на 14,7. Мы будем использовать давление 10 фунтов на квадратный дюйм, потому что оно приближается к порогу безопасности для газового двигателя с насосом без промежуточного охлаждения. Степень сжатия для 302-дюймового двигателя при 6000 об/мин составляет 1,68.

Это карта компрессора 60-1 от Turbonetics. Обратите внимание на удобную форму линии помпажа и размер полезной площади компрессора. По мере обновления становится еще лучше. Центральный остров — это место, где турбонаддув наиболее эффективен для создания наддува при наименьшем количестве тепла. Иллюстрация: Турбокомпрессоры Garrett.

Глядя на карту компрессора, можно совершить ошибку, просто умножив общий CFM двигателя на коэффициент давления, чтобы получить скорректированный массовый расход воздуха и соединив точки. Правда в том, что скорректированное число массового расхода воздуха является результатом нескольких сложных расчетов, включающих плотность воздуха, степень давления, CFM двигателя и даже плотность воздуха при наддуве. Если вам удастся справиться с математикой, вы заметите, что последний фрагмент головоломки — это эффективность самого компрессора, определяемая таблицей.

Это карта от «хорошего» Ford Thunderbird с 85 по 86 год. Обратите внимание, что линия всплеска сужает полезную область карты, и турбодвигатель должен вращаться примерно на 40 000 об / мин быстрее, чем 60-1, чтобы выполнить свою работу.

Кратчайшим путем ко всему этому является то, что инженер Turbonetics Дэйв Остин называет племенными знаниями. Посмотрите, что делают другие ребята, и посмотрите, работает ли это, или просто позвоните в авторитетную турбокомпанию, чтобы получить несколько предложений. У Turbonetics, например, есть матрица популярных турбокомпрессоров, классифицированных по объему двигателя и мощности на основе многолетних проб и ошибок. Вся сетка слишком велика для печати здесь, но вы можете получить доступ к знаниям с помощью простого электронного письма или звонка в службу технической поддержки. Только обязательно узнайте все подробности о своем автомобиле и своих планах по его использованию.

Турбина

Выбор турбины включает в себя выбор колеса, которое достаточно маленькое, чтобы реагировать быстро, и достаточно большое, чтобы вращать колесо компрессора достаточно быстро, чтобы создать желаемое давление наддува и минимизировать противодавление. Эмпирическое правило состоит в том, чтобы выбрать наименьший диаметр колеса, который по-прежнему позволяет вам достичь ваших целей в лошадиных силах, не создавая перегибов в мощности. Современные турбины в конечном итоге настраиваются с помощью сменных и синхронизируемых корпусов турбины, поэтому вы можете точно настроить систему, если промахнулись.

Чтобы помочь вам выбрать корпус турбины в соответствии с вашими потребностями, производители турбокомпрессоров полагаются на упрощенный инструмент, называемый соотношением A/R. A для площади и R для радиуса. Соотношение A/R представляет собой отношение между центральной точкой площади поперечного сечения канала и радиусом от центра турбинного колеса на входе до улитки. Это простое деление A на R. По мере того, как A становится меньше, скорость газа в воздухе увеличивается, как и его влияние на скорость турбинного колеса. Если A станет слишком маленьким, он захлебнется и не сможет подавать достаточно энергии на компрессор, и пострадает пиковая мощность. Противодавление в двигателе также станет слишком высоким, вызывая обратный поток в цилиндр, когда открывается выпускной клапан. По мере того, как A становится больше, он сможет передавать больше энергии турбинному колесу за счет скорости. Эффективность турбонаддува и конструкция турбинного колеса также имеют значение, но обычно именно соотношение A/R и размер турбинного колеса определяют намотку, общий воздушный поток и подаваемое давление. Как правило, соотношение A/R, равное 1,5, обеспечивает большую мощность, а соотношение A/R, равное 0,5, обеспечивает лучшую реакцию на низких скоростях. Согласно матрице, двигатели объемом от 5,0 до 6,0 литров будут иметь отношение от 0,68 до 0,81 A/R.

Перепускные клапаны и перепускные клапаны

Как вы, вероятно, можете себе представить, поскольку давление наддува создается давлением выхлопных газов и вращающимся колесом компрессора, можно дать двигателю больше наддува, чем октановое число топлива, или даже сам двигатель может ручка. Это состояние называется избыточным наддувом, и им можно управлять с помощью клапана, называемого перепускным клапаном, который пропускает выхлопные газы вокруг турбонаддува в поток выхлопных газов. Вестгейты связаны с наддувом, чтобы регулировать максимальное количество энергии, подаваемой на турбину, и, следовательно, количество наддува, создаваемого компрессором. Тип, расположение и размер вестгейта являются ключом к эффективной системе.

Это пример внутреннего вестгейта, который часто можно увидеть на автомобилях OE. Обратите внимание на размер выпускного отверстия. В ситуации с большим наддувом он может не выпустить достаточно наддува, чтобы замедлить турбину, что приведет к избыточному наддуву, детонации или чему-то еще худшему.

Большинство заводских турбин имеют встроенный перепускной клапан, механизм которого встроен в корпус турбины и приводится в действие рычагом, соединяющим компрессор с турбиной. Несмотря на то, что он компактен и функционален для установки с одинарным или двойным турбонаддувом с низким наддувом, его нельзя синхронизировать для установки, и он помещает гейт в наименее желательную часть системы. Внешние вестгейты имеют размер в зависимости от количества энергии, которую вы хотите получить, и должны быть расположены там, где они могут собирать все импульсы выхлопа, например, в конце коллектора коллектора или коллектора. Следует избегать того, чтобы газы возвращались назад или резко поворачивались при выходе из турбины. Поскольку газ пойдет по пути наименьшего сопротивления, возможно, что при высоких оборотах турбина будет продолжать увеличивать скорость, если путь к выхлопу ограничен или перепускная заслонка слишком мала.

Байпасный клапан устанавливается на холодную сторону системы и предназначен для предотвращения помпажа и повреждения компрессора. В ситуации с высокими оборотами / высоким наддувом, если вы быстро отпустите дроссельную заслонку, давление не сможет попасть во впускной коллектор. Поскольку турбина и компрессор все еще вращаются, давление на дроссельные заслонки увеличивается. Это давление может остановить колесо компрессора или вызвать помпаж, поскольку оно меняет направление, создавая область низкого давления и повышая и понижая скорость компрессора. Байпасный клапан просто сбрасывает давление в атмосферу, когда дроссельная заслонка закрыта. Это также является источником чириканья, которое вы иногда слышите, когда автомобили с турбонаддувом поднимаются для переключения передач.

Нагрев, детонация и промежуточное охлаждение

Ранние заводские автомобили с турбонаддувом не имели промежуточного охладителя и, следовательно, не имели защиты от дополнительного тепла, создаваемого способностью турбокомпрессора быстро сжимать и нагревать поступающий воздух. Это, в сочетании с подачей бензина, вызвало детонацию, которая до сих пор является основным способом разрушения вашего двигателя. Решение варьировалось от ужасных статических степеней сжатия до 6,0: 1 до Turbo Rocket Fluid с турбонаддувом Corvairs, который на самом деле был просто кувшином воды / метанола, который вводился во всасываемый поток воздуха для охлаждения заряда. Он отлично работал, пока вы не забыли его заполнить. Двигатели с низкой степенью сжатия и большими турбинами, созданные для вялых уличных автомобилей с низкими оборотами, которые внезапно просыпались из-за резкой избыточной поворачиваемости и диких, дымных рыбьих хвостов. Просто спросите любого, у кого был Porsche 9 начала 70-х.30.

Идея эффективного двигателя с разумной степенью сжатия, который имеет хорошую реакцию на низких скоростях и использует достаточно наддува для создания реальной мощности, возможна с промежуточным охладителем. Интеркулер — это просто теплообменник, который находится между компрессором и воздухозаборником для уменьшения тепла, выделяемого в процессе сжатия воздуха. На первый взгляд, промежуточное охлаждение воздушного заряда позволяет вам увеличить наддув или использовать меньший турбонаддув на двигателе с масляным охлаждением. Что он на самом деле делает, так это стабилизирует заряд всасываемого воздуха для предотвращения детонации и расширяет всю карту компрессора, что позволяет вам вырабатывать больше мощности с меньшим двигателем и меньшим насилием. Мы также рекомендуем MSD с регулируемой кривой синхронизации или системой управления синхронизацией наддува, чтобы избежать дребезжания двигателя.

Топливные системы

Чтобы увеличить мощность, вам потребуется больше топлива. Различают три типа установок: продувочно-проточно-карбюраторные и продувочно-инжекторные системы. Проточно-карбюраторная система имеет ряд недостатков, наиболее серьезными из которых являются наличие воздушно-топливной смеси, проходящей через компрессор, и отсутствие опции промежуточного охладителя. Система продувки немного менее загадочна и работает по тем же принципам, что и любая система продувки центробежного нагнетателя. Поэтому уже доступны продувочные углеводы, созданные специально для этой цели. Мы добились хорошей мощности, используя предварительно подготовленные углеводы Quick Fuel и Carb Shop и 10 фунтов наддува, включая 600-сильный пробег с ATI ProCharger на Ford 302.

Если у вас двигатель с впрыском топлива и вы используете наддув от 5 до 6 фунтов, вы можете использовать FMU (блок управления подачей топлива), который повышает давление топлива или добавляет обогащенное топливо каким-либо другим способом, или перейти к контроллеру послепродажного обслуживания. переназначить топливную кривую и использовать более крупные форсунки. На 5,0-литровом Mustang насос в баке на 255 галлонов в час и форсунки на 42 фунта в час можно настроить на 550 л.с.

Автомобили с карбюратором нуждаются в топливном регуляторе, ориентированном на наддув, который увеличивает давление топлива вместе с кривой наддува.

Поиск Turbo

Используя математику, вы можете построить полную систему на бумаге. Используя науку о картах компрессора и некоторое представление о размере и диапазоне оборотов вашего двигателя, вы можете добавить практически любой турбонаддув к любому двигателю. Хитрость заключается в наличии карт и соотношений A/R корпуса турбины и размеров колес турбины. Небольшие заводские двигатели дают небольшие турбины с внутренними вестгейтами

, которые нужно будет запускать парами на V-8. Они также обычно имеют водяное охлаждение на оригинальных автомобилях для увеличения срока службы. Они пригодны для использования, но далеки от оптимума. В качестве примера возьмем Garrett T03 с турбонаддувом T-bird с 85 по 86 год. Купе с автоматической коробкой передач имеет одиночный турбонаддув с соотношением A/R 0,48, а стандартное купе имеет соотношение A/R 0,63 и карту эффективности компрессора, рассчитанную на четырехцилиндровый двигатель объемом 2,3 л. Используя карту на боковой панели Junkyard Turbo, вы можете видеть, что при коэффициенте давления наддува 1,68 (14,7 + 10 / 14,7 = 1,68) легко снизить эффективность турбин примерно до 65–68 процентов. Чтобы повысить эффективность, вам нужно увеличить наддув до рваного края безопасности наддува. С большим двигателем будет хуже. Это работоспособно; вам просто нужно быть осторожным в том, что вы делаете.

Соблазнение турбины со свалки за 80 долларов заманчиво, но прежде чем покупать, взгляните на парней, которые действительно развлекаются, и посмотрите, что они используют. Существует разрыв между оборудованием 80-х годов и новыми, переработанными заводскими турбинами, которые появились в основном на импортных автомобилях в 90-х. Простые усовершенствования, такие как количество компонентов, конструкция подшипников, обшивки колес и материалы, изменились к лучшему. Возьмем в качестве примера турбины Garrett GT. Количество движущихся частей было уменьшено по сравнению с его ранней моделью T в среднем с 54 компонентов до примерно 29.. Это 45-процентное сокращение количества деталей снижает риск отказа компонентов. GT также имеет картридж шарикоподшипника, который устраняет подшипники скольжения (которые на самом деле больше похожи на втулки) и знаменитый упорный подшипник со слабым звеном. Улучшенные подшипники означают, что меньше масла проходит через турбокомпрессор и снижается вероятность утечек или того, что неисправный подшипник разрушит турбокомпрессор и загрязнит моторное масло.

Вы также получаете преимущество более легкого, хорошо спроектированного компрессора и турбинных колес, которые создают большую мощность при меньшем запаздывании и нагреве. Новые турбины имеют современные карты компрессоров с более широким диапазоном соотношений A / R и тактовыми корпусами турбин, различными вариантами размеров колес и технической поддержкой, которая может помочь в решении проблем. Алюминиевые колеса компрессора можно снять со стального вала, поэтому компании послепродажного обслуживания могут предлагать различные варианты отделки для точных характеристик производительности, а также комбинировать компрессоры и турбины. Результатом является отзывчивая система, которая работает круто и вырабатывает мощность, а не то, чем вы не будете довольны.

Установка турбонаддува: пример из реальной жизни

Ключом к долговечности турбокомпрессора является охлаждение и смазка подшипников. Масло, которое не меняется часто, может засориться и превратиться в нагар, что называется закоксовыванием подшипников. В Custom 60 предустановлен линейный фильтр для защиты подшипников. Охлаждение турбины моторным маслом является традиционным, но вы также можете купить системы с водяным охлаждением.

В систему Hellion входят шланги системы смазки двигателя. Масло из двигателя под давлением подается в подшипник, а затем возвращается в поддон двигателя, аналогично методу, используемому годами в системах центробежного нагнетателя.

Ведутся споры о том, что использование кожухов с разделенным выхлопом более эффективно, чем одинарного кожуха. На четырех- или шестицилиндровом двигателе группировка импульса выхлопа может создать более эффективную систему, но из того, что мы слышали, V-8 не заметит разницы. Сохраните свои деньги.

Для предотвращения утечек выхлопных газов в комплект везде входят соединители с шаровым фланцем. Вы можете купить их отдельно у Hellion, если хотите обновить свой текущий выхлоп.

На холодной стороне турбосистемы от компрессора до впускного коллектора используются Т-образные хомуты вместо червячных.

На горячей стороне турбосистемы от корпуса эксдюсера до выхлопной системы используются V-образные хомуты. Они дают вам свободу располагать турбину именно там, где вы хотите, и исключают болтовые и сварные фланцы.

Хотя мы видели ПВХ и хомуты для холодной стороны, лучше всего использовать силиконовые шланги. В комплект Hellion входят размеры от интеркулера до впуска. Вы также можете купить их у Turbonetics или Hellion.

От эксдюсера система включает разъемы для штатной выхлопной системы на 79-мдо Фокса 92 года. Как правило, турбонаддув следует устанавливать как можно ближе к двигателю, чтобы использовать тепло.

Обратите внимание на порт датчика кислорода для заводского EFI (стрелка). Выход турбины всегда должен быть больше, чем вход. Чтобы покрыть двигатель мощностью от 500 до 800 л.с., впускное отверстие должно быть не менее 2,75 дюйма, а выпускное отверстие должно быть не менее 3,5 дюйма в диаметре.

Вестгейт крепится болтами к перепускной трубе коллектора со стороны водителя. В идеале его следует разместить после пересечения кроссовера и трубы со стороны пассажира и прямо перед турбиной под небольшим углом для улучшения потока. Выпускной патрубок должен сбрасываться в выхлоп после турбины.

В комплект Hellion входит перепускной клапан Mitsubishi. Turbonetics предлагает ассортимент хромированных клапанов, которые будут издавать чириканье во время смены и имеют крутые названия, такие как Годзилла и Раптор.

Вот полная система, которую мы бы настроили для системы карбюраторного типа с продувкой и без промежуточного охладителя. Как правило, входной воздуховод должен иметь наружный диаметр на 1 дюйм больше, чем выходной патрубок компрессора.

Поскольку турбонаддув работает с синхронизацией, мы также протестировали систему с входящим в комплект промежуточным охладителем воздух-воздух для подачи воздуха в коллектор EFI.

Модернизацией этой системы может стать Turbonetics GT-K. Обработанные слоты называются портированием улучшения карты, что по существу перемещает линию всплеска карты компрессора влево для лучшего диапазона эффективности. Они доступны от 46 до 76 мм с отношением A/R от 0,48 до 0,96.

Для комбо мощностью 500 л.с. или меньше используйте вестгейт Evolution. Turbonetics также предлагает три других двигателя мощностью до 1000 л.с. и более. Бело-голубые пружины рассчитаны на давление 5 и 7 фунтов на квадратный дюйм соответственно.

Турбосвалка

Герои свалки утверждают, что вы можете надеть комплект турбин Thunderbird и отправиться в город. Это может быть правдой, но при этом вы от многого отказываетесь. Помимо улучшений в технологии подшипников, которые увеличивают срок службы и производительность турбокомпрессора, карты эффективности компрессора на новых компрессорах намного шире, что позволяет вам работать с большим наддувом в более широком диапазоне оборотов, чем у оригинального оборудования. Вы также можете обойтись без одного турбо, чтобы достичь тех же уровней мощности.

Turbo Basics

Маленький Turbo

  • выделяет больше тепла.
  • имеет быстрый отклик на форсирование.
  • создает противодавление в системе.
  • ограничивает максимальную мощность.

Большая турбина

  • выделяет меньше тепла.
  • имеет более медленный отклик.
  • создает меньше противодавления.
  • создает максимальную мощность.

Крутые книги о турбинах

  • «Максимальное ускорение» Корки Белла
  • «Руководство по характеристикам турбонаддува» Джеффа Хартмана
  • «Турбокомпрессоры» Хью Макиннеса
  • Turbo: Real-World High-Performance Turbocharger Systems Джей К. Миллер

90 009 Первоначально эта история была опубликована в сети в мае. 21 октября 2015 года и появился в июльском выпуске журнала Car Craft за 2009 год.

Смотрите полный эпизод HOT ROD Garage! 1973 Dodge D200 Diesel 12V Cummins Swap

В 25-й серии HOT ROD Garage ведущий Тони Анджело пробует кое-что новое: замену дизельного двигателя! Посмотрите, как он берет D200 1973 года с сильно трясущимся 400 BB, выдергивает его и впихивает в него дизельную турботрансмиссию Ram 2500 Dodge 1995 года выпуска. В этом выпуске рассказывается о разборке обоих грузовиков, а приглашенный производитель Колин Джонс делает красивые специальные крепления. Подпишитесь на бесплатную пробную версию MotorTrend + сегодня и начните смотреть каждый эпизод HOT ROD Garage !

Детали

  • Система нагрева Hellion: 3999 долларов США (на момент публикации оригинала в 2009 г.) 1 Hellion Power Systems: hellionpowersystems. com
  • SA Design (CarTech ): cartechbooks.com
  • Turbonetics: turboneticsinc.com
Trending Pages
  • Taco Teaserday: новейший обзор Toyota Tacoma нового поколения Bumps Tunes
  • Трехрядный электрический внедорожник Lucid Gravity с характеристиками суперкара в центре внимания Сравнительный тест T : A Dirty Good Time
  • 2024 Mercedes Benz E-Class Первый взгляд: классический роскошный седан для современной эпохи Предварительный просмотр Bumps Tunes
  • Трехрядный электрический внедорожник Lucid Gravity с характеристиками суперкара в центре внимания против Ram 1500 Rebel G/T Сравнительный тест: грязное времяпрепровождение
  • Mercedes Benz E-Class 2024 года. Первый взгляд: классический роскошный седан для современности

18 человек нашли эту статью полезной

Технический специалист JEGS

Пит Митчелл

С завода одни автомобили поставляются с безнаддувным двигателем, а другие с принудительным впуском воздуха. У немногих избранных есть нагнетатели, но турбокомпрессоры становятся почти второй натурой на производственной линии. Он популярен на новых моделях по двум причинам: чтобы получить больше мощности от двигателя меньшего объема и повысить эффективность использования топлива.

Но для классических автомобилей и высокопроизводительных автомобилей, которые не оснащены турбокомпрессором, добавление его впоследствии может стать проектом, которым вы хотели бы заняться. Редко это предназначено для чего-либо, кроме увеличения мощности. Можно ли установить турбонаддув на транспортное средство, которое не было изначально? Все возможно, и этот проект не исключение.

Вот что вам нужно знать о добавлении турбонаддува на автомобиль без турбонаддува.

Что делает добавление Turbo?

Как упоминалось ранее, турбокомпрессоры представляют собой систему принудительного впуска воздуха. В самом простом возможном объяснении выхлопные газы проходят через турбину, которая прикреплена к валу, на другом конце которого находится компрессор. Это, в свою очередь, сжимает свежий воздух, поступающий во впускной коллектор двигателя. В результате в двигателе сгорает больше кислорода, не требуя увеличения рабочего объема. Например, V6 с турбонаддувом может производить такую ​​же мощность, как и безнаддувный V8.

Установка турбонаддува на автомобиль дает несколько ключевых преимуществ.

  • Во-первых, он может значительно повысить мощность и производительность вашего автомобиля, не требуя для этого дополнительного привода двигателя. Его часто называют «свободной лошадиной силой», потому что он приводится в движение выхлопом — побочным продуктом, который у вас все равно будет.
  • Во-вторых, он может улучшить топливную экономичность вашего автомобиля, но только если вы установите меньший двигатель с турбонаддувом, чтобы получить те же уровни мощности. Это спорный вопрос, если вы используете тот же двигатель, но добавляете турбо, и, во всяком случае, вы будете сжигать больше топлива.
  • В-третьих, это может придать вашему автомобилю более уникальный внешний вид и звук, который будет привлекать внимание, когда вы едете по улице. Кто не любит «ПППСССССШХХХХ!!!» продувочного клапана, сбрасывающего избыточное давление?
  • Наконец, это может быть отличным способом увеличить стоимость вашего автомобиля, если вы когда-нибудь решите его продать, и только если вы хорошо справились с этой задачей.

Можно ли установить турбо на автомобиль без турбонаддува?

Да, турбо может быть установлено на автомобиль, на котором его нет с завода. Тем не менее, это гораздо больше, чем просто покупка турбонаддува и прикручивание его к выхлопной трубе. Воздух, который он нагнетает в двигатель, должен быть охлажден, чтобы он был как можно более плотным, а турбонаддув нуждается в собственной форме охлаждения и смазки, которой обычно является моторное масло. Поэтому ему нужен интеркулер и масляные магистрали.

Кроме того, во многих случаях топливная система не рассчитана на производительность, которую ваш автомобиль сможет достичь с турбонаддувом. Могут потребоваться топливный насос и форсунки большего объема, и часто для управления всем этим требуется программируемый блок управления двигателем.

Для некоторых моделей доступны комплекты для установки турбонаддува, а другие необходимо собирать по частям, особенно если вы работаете с автомобилем, который редко подвергается такой модификации. Он больше ориентирован на более новые модели, но, конечно же, не исключительно на классику или винтажные ресто-моды.

Выберите правильную турбину

Прикрутить болтами любой старый турбокомпрессор — отличный способ взорвать внутренности вашего двигателя. Это тонкий баланс между турбонаддувом, достаточно большим для достижения ваших целей по мощности, и таким, который не будет слишком сильно отставать при увеличении оборотов. Если вы выберете слишком маленькую турбину, она может перекрутиться, что приведет к возможному отказу турбины за короткое время, что также может повредить двигатель.

Первым шагом к выбору подходящего турбокомпрессора является определение целевого диапазона мощности. Большинство турбокомпрессоров оцениваются таким образом. Затем выберите лучший турбодвигатель для вашего бюджета. Недорогие турбокомпрессоры имеют привычку заедать из-за дешевых подшипников, и это может означать, что ваш трек-день скоро закончится. Кроме того, определите, сколько места у вас есть под капотом.

Для некоторых автомобилей выделенное пространство ограничивает опции, которые вы можете установить. Лучше всего подключить турбокомпрессор с помощью калькулятора одного из уважаемых брендов на рынке, например Precision Turbo или Turbonetics.

Можно ли поставить турбо на любую машину? Нет. Для некоторых пространство и конфигурация будут препятствовать установке устройства под капотом или встраиванию в него.

Как установить

В зависимости от модели, над которой вы работаете, существуют очень конкретные шаги по установке турбонаддува. Тем не менее, есть две основные области, которые необходимо решить. Давайте предположим, что вы уже разобрались с подачей и подачей топлива, а также с электроникой, и что вам предстоит иметь дело с механической установкой.

Болт в турбине

Турбокомпрессор должен быть установлен там, где выхлопные газы будут проходить через него на пути к выхлопной трубе. Как правило, это означает установку вторичного выпускного коллектора, на который будет устанавливаться турбонаддув. Затем выхлопные газы должны выйти из турбины, поэтому необходимо установить соответствующий фланец на выхлопную трубу или заменить приемную трубу на неоригинальную.

Затем турбину необходимо охладить и смазать моторным маслом (из источника давления и слива в масляный поддон), хотя некоторые варианты охлаждают и моторным антифризом. Вам нужно будет подключить эти линии от двигателя к турбокомпрессору и заправить их.

Установить воздуховод

Турбина предназначена для сжатия воздуха, который принудительно подается во впуск. Таким образом, необходимо установить воздуховоды для входа воздуха в турбину из воздухоочистителя, а из турбины в воздухозаборник. Обычно этот воздуховод проходит через промежуточный охладитель, который охлаждает воздух, обеспечивая большую плотность кислорода для увеличения мощности, а в комплект промежуточного охладителя лучше всего входить предварительно изогнутые воздуховоды и крепления, которые сэкономят часы агонии при установке.
