4.9.1 Введение

Содержание статьи:

• 4.9.1 Введение
• 4.9.2 Поведение устройств в IP сетях и их виды
• 4. 9.3 Терминальные узлы: узлы-отправители и узлы-получатели
• 4.9.4 Транзитные узлы или маршрутизаторы
• 4.9.5 Сколько IP-адресов может быть у компьютера?
• 4.9.6 Выводы

На самом деле эта тема должна была быть одной из первых в рамках разговора о протоколе IP, но у нас уже был разговор про работу коммутаторов, роутеров, сетевых концентраторов и даже обобщающая тема о разнице между сетевыми устройствами, поэтому здесь мы не будем подробно углубляться в работу сетевых устройств, а поговорим про важные особенности оборудования в рамках протокола IP. Стоит добавить, что эта часть у нас про IPv4, но всё, что будет в этой теме, также относится и к протоколу IPv6.

4.9.2 Поведение устройств в IP сетях и их виды

Устройства в IP-сетях делятся на два больших вида:

1. Конечные узлы, их еще называют терминальными узлами, их функции описаны в RFC 1122.
2. Промежуточные узлы или маршрутизаторы для них есть описание в RFC 1812.

Конечные узлы также делятся на два вида:

1. Узлы отправители.
2. Узлы получатели.

Зачастую конечный узел работает и как отправитель, и как получатель. То есть он может генерировать IP трафик, распаковывать IP-пакеты и передавать сообщения транспортного уровня вышестоящему обработчику. В общем, конечный узел должен уметь инкапсулировать и деинкапсулировать IP-пакеты, а также принимать решения о том куда или кому направить IP-пакет (про модель стека протоколов TCP/IP и OSI 7, а также о декомпозиции задачи сетевого взаимодействия читайте по ссылкам).

Основная задача транзитных устройств – передавать трафик дальше, то есть маршрутизатор, получив IP-пакет, должен принять решения о выборе оптимального маршрута, опираясь на IP-адрес назначения. Хотя маршрутизатор может генерировать трафик, а также проверять содержимое IP-пакетов и уже на основе содержимого принимать решение по маршрутизации, нам пока это не так интересно.

Вне зависимости от того, к какому виду относится то или иное устройство, между этим устройством и его соседом должен быть канал связи или канальная среда, протокол IP может работать поверх огромного количества каналов связи и канальных протоколов, но чаще всего вы будете встречаться с такими:

1. Ethernet, например, работа протокола IP поверх Ethernet II описана в RFC 894.
2. IP может работать поверх любой сети стандарта 802, в том числе и поверх 802.11 (Wi-Fi), описание есть в RFC 1042.
3. IP поверх ATM описан в RFC 1932.
4. Практически поверх любого протокола, организующего взаимодействие точка-точка IP может работать (о физической и логической топологии компьютерных сетей здесь), например, очень часто вы можете встретить связи IP и PPP.
5. Есть даже RFC 1149, описывающий работу IP поверх голубей.

Как я уже говорил в самом начале, задача протокола IP передавать пакеты из пункта А в пункт Б и он их будет передавать, главное, чтобы был хоть какой-то, даже самый плохенький канал между этими пунктами.

4.9.3 Терминальные узлы: узлы-отправители и узлы-получатели

Давайте более подробно рассмотрим действия терминальных узлов в IP сетях и поговорим о их основных задачах. Представим, что у нас есть один конечный узел, который может только генерировать трафик, а другой узле может только получать трафик (о взаимодействие двух узлов в компьютерной сети здесь). Тогда действия узла отправителя можно описать следующим образом:

1. Принять данные с транспортного уровня и сформировать из них пакет, добавив к этим данным заголовок. Обычно размер сообщения транспортного уровня подбирается таким образом, чтобы оно могло целиком поместиться в поле данных IP-пакета, поверх поля данных добавляется заголовок, в котором содержатся указания о том, как обрабатывать этот пакет и куда его направлять.
2. Следующим шагом узел-отправитель должен решить какому соседу по канальной среде лучше всего направить получившийся IP-пакет:
   • если конечный получатель находится в одной канальной среде с узлом-отправителем, то пакет будет направлен непосредственно этому узлу;
   • если получатель находится в другой канальной среде, то узел-отправитель должен будет направить пакет на транзитный маршрутизатор.

   И в том, и в другом случае отправитель должен определиться с двумя важными моментами перед отправкой пакета: в какой физический интерфейс направлять пакет и какой канальный адрес у соседа, которому направляется пакет. В случае, если канальной средой является Ethernet, определить канальный адрес помогает протокол ARP.

3. Запаковать IP-пакет в кадр канального уровня и передать в физический интерфейс.

Вот такие нехитрые действия выполняет узел отправитель, когда готовится передать IP пакет. Как узел понимает в какой канальной среде находится сосед? Всё очень просто. Он сравнивает свои IP-адрес и маску подсети с IP-адресом получателя и если номера сети у этих IP-адресов совпадают, то получатель находится в одной канальной среде с отправителем и до него можно достучаться напрямую, если номера сети разные, то это означает, что получатель находится в другой канальной среде и до него можно добраться через промежуточные узлы.

Узел-получатель совершает значительно меньше действий, нежели отправитель, но оно и понятно, давайте посмотрим:

1. Получить пакет. На самом деле пакет приходит как последовательность бит, из которых узел складывает слова, из слов скалываются кадры, выполняется первая проверка корректности, если все хорошо, отрезается заголовок канального уровня, выполняется проверка корректности пакета на сетевом уровне. Если данные не «побились» по дороге, то узел должен убедиться, что именно он является получателем, а не кто-то другой. Тут понятно, что узел сравнивает IP-адрес назначения со своим IP-адресом.
2. Все проверки пройдены, значит, нужно снять заголовок IP-пакет и передать обработку транспортному уровню.
   Как видите, действий у получателя значительно меньше: ему нужно убедиться, что данные в пути не побились, а также убедиться, что пакет предназначен ему, а не кому-то еще, если пакет предназначен кому-то другому, то получатель обычно отбрасывает такой пакет. И тут есть момент, связанный с доверием: никто не запрещает получателю получать и обрабатывать пакеты, которые не предназначены этому получателю, всё зависит от настроек конечного узла.

Стоит заметить, что проверка целостности данных происходит не только на конечных точках, но и на всех транзитных узлах. Данные, передаваемые через канал связи, проверяются получателем.

4.9.4 Транзитные узлы или маршрутизаторы

Транзитные узлы зачастую могут выполнять роль терминальных узлов и даже просматривать содержимое IP-пакетов, но это не главные задачи, которые стоят перед маршрутизаторами, главная их задача – передавать трафик дальше в соответствие с маршрутной информацией, которая есть у узла. Действия маршрутизатора будут следующими:

1. Получить IP-пакет от соседа по канальной среде. Убедиться, что пакет не был поврежден по дороге. Также маршрутизатор должен убедиться, что он не является получателем данного пакета, сверив свои IP-адреса с тем, что в пакете.
2. Маршрутизаторы занимаются тем, что перекладывают пакет из одной канальной среды в другую. Поэтому следующим шагом маршрутизатору нужно понять: в какую канальную среду нужно отправить полученный пакет. Это может быть, как конечный получатель, если этот получатель находится в одной канальной среде с интерфейсом роутера, или это может быть другой транзитный узел, если получатель не находится в одной канальной среде с маршрутизатором. Стоит заметить, что маршрутизатор в процессе передачи не изменяет IP-адрес источника и IP-адрес назначения, они остаются неизменными, изменения вносятся в адреса канального уровня.
3. После того, как маршрутизатор определился со вторым шагом, ему нужно определиться с выходным интерфейсом и канальным адресом соседа, которому будет направлен пакет.
4. Маршрутизатор модифицирует IP-пакет, как минимум, изменяет TTL и контрольную сумму, запаковывает пакет в кадр и отправляет в выбранный ранее интерфейс.

Как видите, у транзитных узлов работы больше, чем у конечных. Более того, транзитный узел является некой компиляцией функций узла-получателя и узла-отправителя.

4.9.5 Сколько IP-адресов может быть у компьютера?

Нам осталось рассмотреть вопрос о том, сколько IP-адресов можно настроить на одном сетевом устройстве? Но к этому вопросу стоит подойти из далека: сколько может быть канальных интерфейсов у устройства? Допустим, у устройства пять канальных интерфейсов, а это означает, что на каждый канальный интерфейс можно назначить IP-адрес.

Тут стоит помнить, что в каждую канальную среду на одном устройстве должен смотреть один канальный интерфейс, а из этого следует, что в каждом канальном интерфейсе устройства должны быть назначены IP-адреса из разных подсетей. То есть сейчас вы можете подумать, что если есть IP устройство с пятью канальными интерфейсами, то на него можно назначить пять IP-адресов и будете не правы, дело в том, что на одном интерфейсе может быть несколько IP-адресов при этом один из этих адресов будет основным, а все остальные вторичные (в следующей теме мы посмотрим как задать вторичный IP-адрес в Windows 10, а сейчас отметим, что на интерфейсах маршрутизаторов Cisco вторичные IP-адреса задаются при помощи ключевого слова secondary, при этом и третий, и четвертый, и десятый IP-адрес назначается при помощи secondary). IP-адреса на одном интерфейсе могут быть из одной подсети, криминального ничего не будет.

Подытожим: IP-адреса назначаются на канальные интерфейсы, IP-адреса на разных канальных интерфейсах должны быть из разных подсетей, на одном канальном интерфейсе может быть несколько IP-адресов, один из которых может быть основным, а все остальные вторичные. Адреса на одном канальном интерфейсе могут быть из одной подсети. Информация справедлива как для классовых сетей, так для бесклассовых.

4.9.6 Выводы

Пожалуй, эта вся самая важная и базовая информация о принципах работы IP-устройств. Не забывайте, что конечные устройства могут быть как получателями, так и отправителями, а также помните, что поведение конечных и транзитных устройств несколько различается.

назначение, структура (Лабораторная работа № 3)

Лабораторная работа №3

Тема:    IP-адрес: назначение, структура.

Цель:    выучить
структуру IР-адреса и принципы его назначения, а также классы сетей. Получить
навыки использования маски для получения идентификаторов сетей и узлов.

 Задание на лабораторную работу, и его выполнение

1. Перевести следующие
   двоичные числа в десятичные.

2. Перевести следующие
   десятичные числа в двоичные

3. Определить, к какому классу принадлежат отмеченные IР-адреса

4.  В сетях, каких классов IР-адресов более 1 000 узлов?
Класс В. Адреса класса В назначаются
узлам в больших и средних по размеру сетях. В двух старших битах IР-адреса класса
В записывается двоичное значение 10. Следующие 14 битов содержат идентификатор
сети (два первых октета). 16 бит, что остались (два октета) представляют идентификатор
узла. Таким образом, возможное существование 16 384 сетей класса В, в
каждой из которых около 65,5 тысяч узлов. Класс А. Адреса класса
А назначаются узлам очень большой сети. Старший бит в адресах этого класса
всегда равен нулю. Следующие семь бит первого октета представляют идентификатор
сети. Оставшиеся 24 бита (три октета) содержат идентификатор узла. Это
позволяет иметь 126 сетей с числом узлов почти 17 миллионов в каждой.

5.   В сетях, каких классов IP-адресов только 254 узла? Класс
С. Адреса класса С применяются
в небольших сетях. Три старшие биты IР-адреса этого класса содержат
двоичное значение ПО. Следующие 21 битов представляет идентификатор сети
(первые три октета). 8 бит, что остались (последний октет) уделяется под
идентификатор узла. Всего возможно 2 097 152 сетей класса С, что содержат
до 254 узлов.

6. Определить, какие IР-адреса не могут быть назначены узлам. Объясните,
   почему такие IР-адреса не являются корректными:

7. Определить, каким сетевым компонентам TCP/IP необходим IР-адрес.

Если
отмечен тип протокола, предусматривается, что это единственный протокол, поддержка
которого установлена на данном узле. Рассмотреть перечисленные ниже сетевые компоненты
и отметить буквы, которые отвечают компонентам, которым необходим IР-адрес.

*А.
Компьютер под управлением ОС Windows NT, что использует TCP/IP.

*B.Рабочая   станция,   что
использует   IAN  Manager   и   соединяется   с компьютером под управлением
Windows NT с поддержкой TCP/IP.

*C.
Компьютер под управлением ОС Windows 98, которому необходимый доступ к общим
ресурсам на компьютере с Windows NT, что использует TCP/IP.

*D.  Хост
UNIX, к которому Вы желаете осуществлять доступ с помощью утилит TCP/IP.

*E.  Принтер
с сетевым интерфейсом, что поддерживает TCP/IP.

*F.
Маршрутизатор для соединения с отдаленной IР — сетью.

*G.  Адаптер
Ethernet на маршрутизаторе для локальной сети.

Н.
Плоттер,    подключенный    к    последовательному    порту    компьютера
под управлением ОС Microsoft Windows NT, что использует TCP/IP.

*I.
Коммуникационный   сервер,   что   предоставляет   терминальный   доступ   к
узлам TCP/IP.

*J.  Шлюз по
умолчанию в Вашей сети.

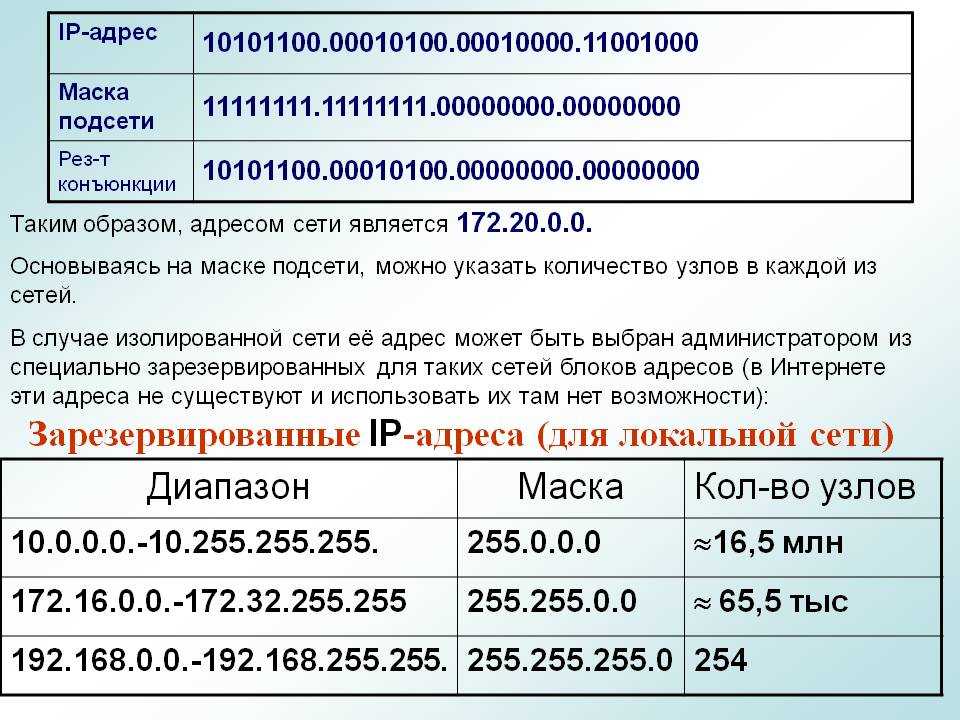

8. Выполнить логическую операцию «I» с перечисленными ниже
   IР-адресами и маской подсети и определить, принадлежит ли IР-адрес получателя
   к локальной или отдаленной сети?
   IР-адрес получателя принадлежит к отдаленной сети согласно результатам
   таблицы.

9. Получен  ли
   одинаковый результат? Результат
   не одинаковый т.к. IP – адреса разные.

Контрольные вопросы и ответы.

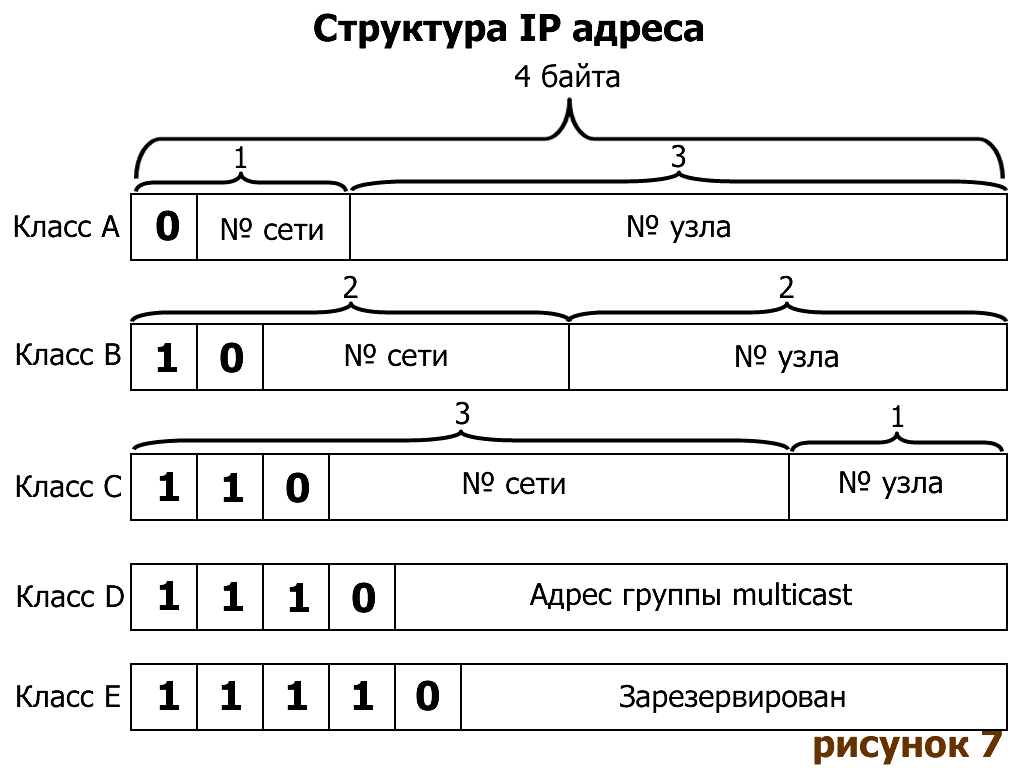

1. Какие октеты представляют идентификатор сети и узла в адресах классов
А, В и С?

Табл. 3.2

2. Какие значения не могут быть использованы как
идентификаторы сетей и почему? Какие значения не могут быть использованы как
идентификаторы узлов? Почему?Идентификатор сети не может равняться 127 (127.0.0.0).
Это значение, зарезервированное для локальной заглушки и диагностики

Какие классы подсетей и хостов используются для структурирования IP-адресов? | Computer Business Consultants

Проблема:  Какие классы подсетей и хостов используются для структурирования IP-адресов?

Решение:   Классы

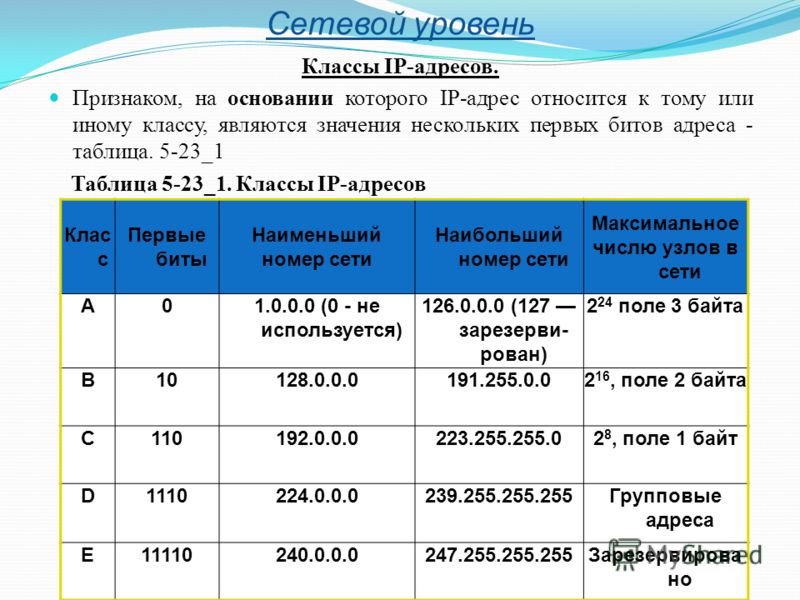

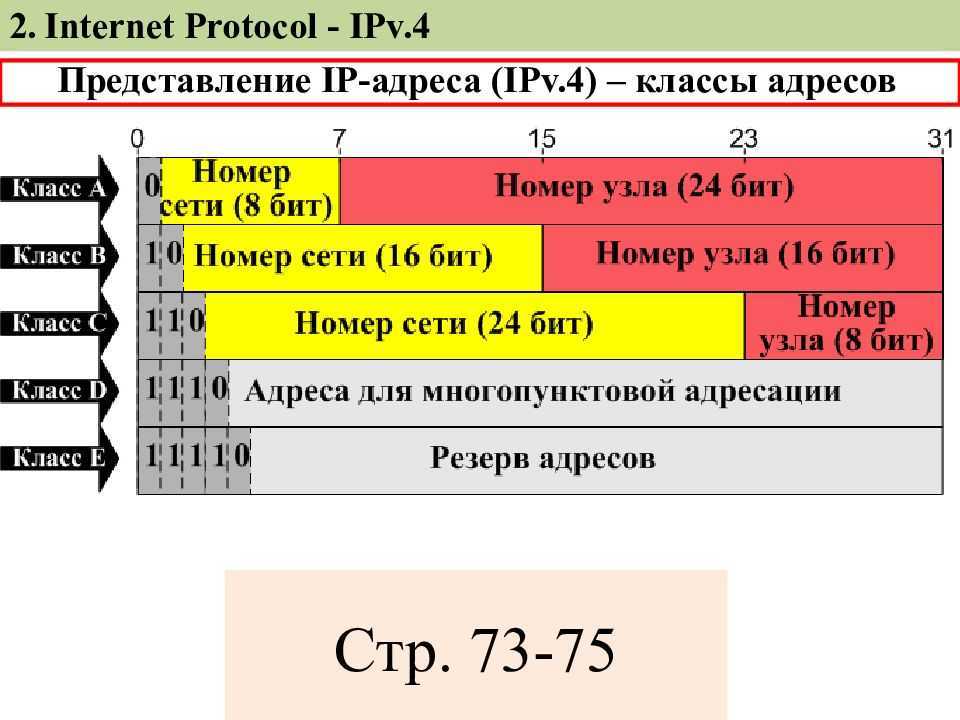

Ниже приведены классы IP-адресов.

Класс A — первый октет обозначает сетевой адрес, а последние три октета — часть узла. Любой IP-адрес, первый октет которого находится в диапазоне от 1 до 126, является адресом класса A. Обратите внимание, что 0 зарезервирован как часть адреса по умолчанию, а 127 зарезервирован для внутренней проверки обратной связи.

Класс B  — первые два октета обозначают сетевой адрес, а последние два октета — часть узла. Любой адрес, первый октет которого находится в диапазоне от 128 до 191, является адресом класса B.

Класс C — первые три октета обозначают сетевой адрес, а последний октет — часть узла. Первый диапазон октетов от 192 до 223 — это адрес класса C.

Класс D — Используется для многоадресной рассылки. Групповые IP-адреса имеют первые октеты в диапазоне от 224 до 239..

Класс E — зарезервирован для экспериментального использования и включает диапазон адресов с первым октетом от 240 до 255.

Бесклассовая междоменная маршрутизация (CIDR) была введена для улучшения использования адресного пространства и масштабируемости маршрутизации в Интернете. . Это было необходимо из-за быстрого роста Интернета и роста таблиц IP-маршрутизации, хранящихся в интернет-маршрутизаторах.

CIDR уходит далеко от традиционных классов IP (класс A, класс B, класс C и т. д.). В CIDR IP-сеть представлена ​​префиксом, который является IP-адресом и некоторым указанием длины маски. Длина означает количество крайних слева непрерывных битов маски, которые установлены равными единице. Таким образом, сеть 172.16.0.0 255.255.0.0 можно представить как 172.16.0.0/16. CIDR также отображает более иерархическую архитектуру Интернета, в которой каждый домен берет свои IP-адреса с более высокого уровня. Это позволяет суммировать домены на более высоком уровне. Например, если интернет-провайдеру принадлежит сеть 172.16.0.0/16, он может предложить клиентам 172.16.1.0/24, 172.16.2.0/24 и т. д. Тем не менее, при рекламе другим провайдерам интернет-провайдеру нужно рекламировать только 172.16.0.0/16.

Подсети и таблицы

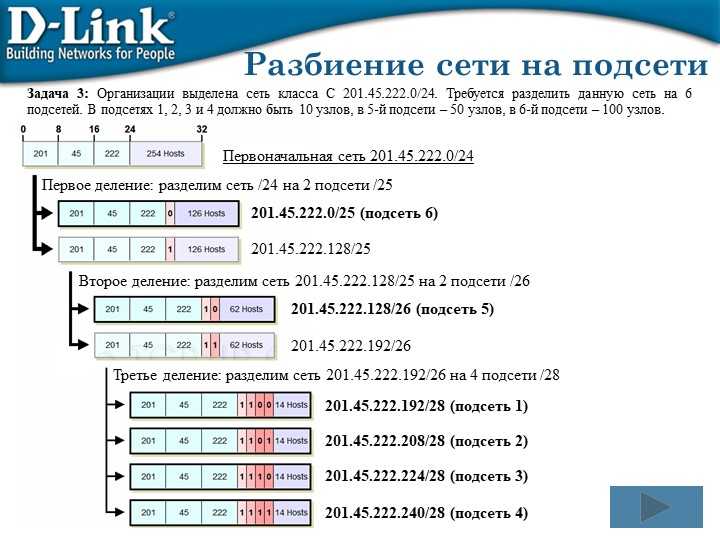

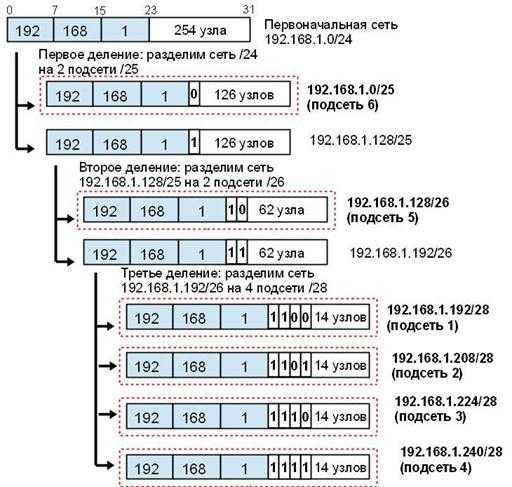

Подсети — это концепция разделения сети на более мелкие части, называемые подсетями. Это делается путем заимствования битов из хостовой части IP-адреса, что позволяет более эффективно использовать сетевой адрес. Маска подсети определяет, какая часть адреса используется для идентификации сети, а какая обозначает узлы.

В следующих таблицах показаны все возможные способы разделения основной сети на подсети и, в каждом случае, возможное количество эффективных подсетей и хостов.

Имеется три таблицы, по одной для каждого класса адресов.

В первом столбце показано, сколько битов заимствовано из хостовой части адреса для разделения на подсети.

Во втором столбце отображается результирующая маска подсети в десятичном формате с точками.

В третьем столбце показано, сколько подсетей возможно.

В четвертом столбце показано, сколько допустимых хостов возможно в каждой из этих подсетей.

В пятом столбце указано количество битов маски подсети.

Таблица хостов/подсетей класса A

Класс A
Количество
заимствованных бит подсети Эффективное количество подсетей
из Маска части хоста Подсети Хосты/Биты маски подсети
——— ————— ——— ————————
1 255.128.0.0 2 8388606 /
2 255.192.0.0 4 4194302 /10
3 255.224.0.0 8 2097150 /11
4 255.240.0.0 16 1048574 /12
555.248. 0.0 32 524286 /13
6 255.252.0.0 64 262142 /14
7 255.254.0.0 128 131070 /15
8 255.255.0.0 256 65534 /16
9 255.255.128.0 512 32766 /17
10 255.255.192.0 1024 16382 /18
11 255.255.224.0 2048 8190 /19
12 255.255.240.0 4096 4094 /20
13 255.255.248.0 8192 2046 /21
14 255.255.252.0 16384 1022 /22
15 255.255.254.0 32768 510 /23
16 255.255.255.0 65536 254 /24
17 255.255.255.128 131072 126 /25
18 255.255.255.192 262144 62 /26
19 255.255.255.224 524288 30 /27
20 255. 255.255.240 1048576 14/28
21 255.255.255.248 2097152 6/29
22 255.255.255.252 4194304 2 /30
23 255.255.255.254 8388608 2* /31

Таблица хостов/подсетей класса B

Эффективное количество подсетей класса B Эффективное число подсетей
Bits Mask Subnets Hosts Mask Bits
————————— ——— ——— ————-
1 255.255.128.0 2 32766 /17
2 255.255.192.0 4 16382 /18
3 255.255.224.0 8 8190 /19
4 255.255.240.0 16 4094 /20
5 255.255 .248.0 32 2046/21
6 255.255.252.0 64 1022/22
7 255.255.254.0 128 510/23
8 255.255.255.0 256 254/24
9 255.255.255.128 512 126 /25
10 255.255.255.192 1024 62 /26
11 255.255.255.224 2048 30 /27
12 255.255.255.240 4096 14 /28
13 255.255.255.248 8192 6 /29
14 255.255.255.252 16384 2 /30
15 255.255.255.254 32768 2* /31

Таблица хостов/подсетей класса C

Подсеть класса C Эффективное эффективное количество подсети
Биты Маска Подсети Хосты Биты маски
—— ——— ——— ————–
1 255. 255.255.128 2 126/25
2 255.255.255.192 4 62 /26
3 255.255.255.224 8 30 /27
4 255.255.255.240 16 14 /28
5 255.255.255.248 32 6 /29
6 255.255.255.252 64 2 /30
7 255.255.255.254 128 2* / 31

Что вы чувствуете

Все еще застряли? Как мы можем помочь?

Чем мы можем помочь?

Имя: *

Электронная почта: *

Сообщение: *

IP-адреса, маски подсети и IP-сети

Можно сказать, что IP-адреса состоят из нескольких частей, подобно тому, как полные адреса улиц состоят из нескольких частей. Почтовый адрес может состоять из более конкретных частей Страна, Город, Почтовый индекс, Улица и Номер дома. IP-адрес состоит из двух основных частей: , IP-сети, и адресов внутри IP-сети. Адреса в IP-сети также называются адресами хоста , потому что разные хосты (компьютеры) имеют разные уникальные адреса в IP-сети.

• IP-сеть соответствует более общим частям полного почтового адреса, таким как город, почтовый индекс и название улицы.
• Адреса хостов в IP-сети соответствуют конкретным номерам домов на улице.

В компьютерной сети все устройства, подключенные к одной и той же локальной сети, могут общаться друг с другом напрямую. Но для этого им необходимо иметь IP-адреса, принадлежащие одной и той же IP-сети. Компьютеры, принадлежащие к разным IP-сетям, должны взаимодействовать друг с другом через маршрутизатор.

Два компьютера, принадлежащие к одной IP-сети, могут обмениваться данными

Два компьютера, принадлежащие к разным IP-сетям, не могут напрямую связываться друг с другом

На приведенных выше рисунках показано несколько примеров того, что IP-адреса выглядят так. IP-адрес делится на четыре части, разделенные точками. Каждая часть IP-адреса может иметь значения от 0 до 255.

Основное назначение маршрутизатора — перенаправлять трафик в разные пункты назначения. Маршрутизатор отслеживает, где в компьютерной сети существуют разные IP-сети. Основная задача маршрутизатора — перенаправлять трафик между этими IP-сетями.

Но как узнать, принадлежат ли два IP-адреса одной и той же IP-сети? К сожалению, отличить IP-сети друг от друга не так просто, как с уличными адресами.

Ответ содержится в чем-то, называемом Маска подсети . Маска подсети определяет, какая часть IP-адреса определяет, к какой IP-сети принадлежит адрес. Остальная часть IP-адреса затем может использоваться для компьютеров и других узлов в IP-сети.

Маски подсети и IP-сети

Чтобы действительно понять, как именно работает маска подсети, вам придется изучить и узнать о двоичных числах и некоторых других более сложных темах. К счастью, вам не нужно более глубокое понимание, если вы не работаете с ИТ или компьютерными сетями профессионально.

И IP-адрес, и маска подсети состоят из четырех частей, разделенных точками. Каждая часть IP-адреса и маски подсети может иметь значение от 0 до 255

. В простейшей форме каждая часть маски подсети представляет собой либо число 255, либо число 0 (ноль).

• 255 означает, что соответствующая часть IP-адреса принадлежит IP-сети.
• 0 (ноль) означает, что соответствующая часть IP-адреса принадлежит адресам узлов.

Вот несколько примеров комбинаций IP-адресов и масок подсети:

• Если маска подсети равна 255 в первой части, то первая часть IP-адреса показывает, к какой IP-сети принадлежит адрес.

• Если вторая часть маски подсети также равна 255, то вторая часть IP-адреса также является частью IP-сети.

• Если третья часть маски подсети равна 255, то третья часть IP-адреса также принадлежит IP-сети.

Сетевой адрес, название сети

Каждая IP-сеть имеет так называемый сетевой адрес , который является «именем» IP-сети. Если вы хотите сообщить кому-то, в какой IP-сети находится компьютер, вы всегда должны сообщать ему первый (наименьший номер) адрес в IP-сети, который является сетевым адресом.

Пример 1:

На рисунке ниже первые три части IP-адреса принадлежат IP-сети. Это определяется маской подсети.

0 (ноль) — это самый низкий адрес, доступный в четвертой части IP-адреса. Таким образом, компьютер принадлежит к IP-сети 101.102.103.0

Четвертая часть (.5) IP-адреса показывает, какой адрес хоста используется компьютером в IP-сети.

Пример 2:

Следующий ниже компьютер принадлежит к IP-сети 211.139.157.0. Он использует адрес хоста 9 в IP-сети, и его IP-адрес 211.139.157.9

Пример 3:

Этот компьютер принадлежит к IP-сети 192.168.1.0, которая является одной из наиболее распространенных IP-сетей. которые вы найдете в домашних сетях. Он получил адрес узла 7 в IP-сети, а его полный IP-адрес — 192.168.1.7

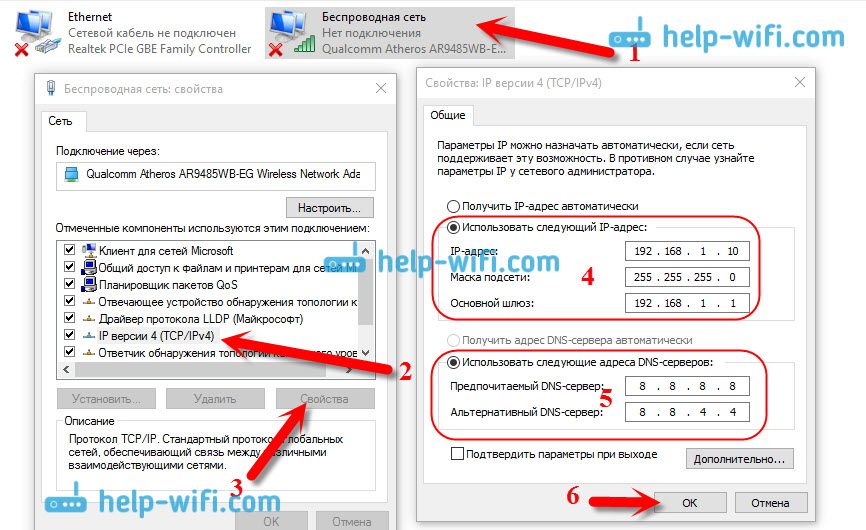

IP-сети в вашей домашней сети

В обычной домашней сети маска подсети обычно равна «255.255.255.0». Это означает, что первые три части IP-адреса определяют, к какой IP-сети принадлежат IP-адреса. Последняя часть IP-адреса определяет, какой уникальный адрес в этой IP-сети имеет каждый отдельный компьютер.

Как мы упоминали ранее, каждая часть IP-адреса может иметь значение от 0 до 255. Таким образом, четвертая часть IP-адреса позволяет использовать 256 различных адресов (от нуля до 255), которые можно использовать для компьютеров, IP-телефонов, маршрутизаторов, ноутбуков, принтеров и других устройств. Устройства такого типа обычно называют хостов или клиентов . В обычной домашней сети этих адресов всегда более чем достаточно для охвата устройств, подключенных к сети.

Говоря о компьютерах, беспроводных телефонах, принтерах и т.д., подключенных к компьютерной сети, часто используется термин клиент . Клиент — это любое устройство, которое действует как устройство конечного пользователя, то, с чем взаимодействует пользователь. Это может быть ПК, мобильный телефон, беспроводной принтер, Smart TV или игровая приставка. Термин устройство немного более общее и обычно может включать клиентов, но иногда и само сетевое оборудование, такое как ваш маршрутизатор или коммутатор. Другим термином, который иногда используется, является хост , который чаще относится к компьютерам и серверам в сети. Но ни один из этих терминов не высечен на камне, и они часто используются взаимозаменяемо. Важно то, что, поскольку большинство этих устройств ведут себя в сети более или менее одинаково, зачастую проще называть их клиентами, хостами или устройствами, чем перечислять все устройства.

Первый адрес (ноль) и последний адрес (255) в вашей домашней сети не могут использоваться для клиентов. Они зарезервированы для специальных функций. Первый адрес — это сетевой адрес, который уже обсуждался. Последний адрес используется для вещания, что объясняется в разделе «Коммутация» этого материала.

Итак, в итоге имеется 254 доступных адреса, которые можно использовать в домашней сети. Обычно домашний маршрутизатор использует один из этих адресов, а остальные доступны для ваших компьютеров и других устройств.

This entry was posted in Популярное
