Расшифровка степени защиты IP (пылевлагозащита)

Для надежной и безопасной работы электрооборудования его помещают в корпуса (оболочки), которые предохраняют обслуживающий персонал от соприкосновения с движущимися частями или частями, находящимися под напряжением, а также препятствуют попаданию в электрооборудование твердых посторонних тел и воды.

Степень защиты — способ защиты, обеспечиваемый оболочкой от доступа к опасным частям, попадания внешних твердых предметов и/или воды и проверяемый стандартными методами испытаний (по ГОСТ 14254 от 01.01.1997).

Код IP (пылевлагозащита) — система кодификации, применяемая для обеспечения степеней защиты, обеспечиваемых оболочкой, от доступа к опасным частям, попадания внешних твердых предметов, воды, а также для предоставления дополнительной информации, связанной с такой защитой (по ГОСТ 14254 от 01.01.1997).

Коды IP пылевлагозащиты характеризуют:

• защиту персонала от прикосновения или доступа к находящимся под напряжением или движущимся частям (за исключением гладких вращающихся валов и т. п.), расположенным внутри оболочки;
• защиту электрооборудования от проникновения в него твердых посторонних тел;
• защиту электрооборудования от вредного проникновения воды.

Степень защиты обозначается по ГОСТ 14254 буквами IP (Index of protection) и двумя цифрами.

Что означает первая цифра в коде IP

Первая цифра после букв IP (от 0 до 6) говорит о способности защиты корпуса электрооборудования от проникновения во внутрь твердых посторонних частиц или предметов. Эта цифра также говорит о степени защиты пользователя (человека) от токопроводящих частей конструкции устройства.

Бывает, встречается такое, что вместо первой цифры стоит буква «Х» (это не означает 10, так как максимальное значение по первой цифре 6) это означает, что необходимости в защите устройства от твердых частиц нет. Выглядеть такое обозначение будет следующим образом, например «IPХ2», расшифровка такого кода звучит так: защита от твердых тел — нет необходимости, защита от капель воды падающих под наклоном в 15 градусов.

Что означает вторая цифра в коде IP

Вторая цифра в коде после букв IP отвечает за класс защиты от влаги. Здесь градация защищенности описана цифрами от 0 до 8. Ниже мы опишем подробнее, что означает каждая из цифр. Сейчас отметим, что, как и с характеристикой защиты от грязи и пыли (первая цифра), в параметре защиты от воды бывают случаи, когда вместо цифры указывается буква Х. Это так же означает, что для этого вида оборудования такой параметр некритичен и его игнорируют.

Еще один важный момент состоит в том, что в обозначениях защиты могут указываться одновременно два параметра. Например, вы можете увидеть обозначение IP24/IP44.

Такие случаи возникают, когда электрооборудование может находиться в разных положениях. Типичный случай — розетка с защитной крышкой. Один параметр указывает про степень защиты в открытом положении, другой — в закрытом.

Дополнительный код

В ряде случаях, к основному коду IP добавляются дополнительные буквенные символы латиницы. Этих букв может быть одна или две. Буквы обычно следуют за двумя цифрами, обозначающими пыле- и влагозащиту. Что они обозначают?

Первая буква (а их существует в обозначении четыре — A, B, C, D) характеризуют дополнительную детализацию защиты человека от поражения током. По сути, этот параметр просто дополняет первую цифру кода IP.

Вторая буква также указывает на подкласс защиты по мере возрастания и основываются на фактически проведенных испытаниях конкретного оборудования (их применяется три — H, M, S)

Расшифровка степени защиты ip пылевлагозащиты — таблица кодовых обозначений

Цифровое обозначение	Определение (пылевлагозащиты) по
	первой цифре — защита от пыли	второй цифре — защита от воды
0	Специальная защита отсутствует
1	Защита от попадания твердых тел размером более 50 мм (рука)	Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие
2	Защита от проникновения твердых тел размером более 12 мм (пальцы)	Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие при его отклонении на угол до 15 град. Относительно нормального положения
3	Защита от проникновения твердых тел размером более 2,5 мм (инструмент, проволока и т. п.)	Дождь, падающий на оболочку под углом 60 град. от вертикали, не должен оказывать вредного воздействия на изделие
4	Защита от проникновения внутрь оболочки твердых тел размером более 1 мм	Вода, разбрызгиваемая на оболочку в любом направлении , не должна оказывать вредного воздействия на изделие
5	Проникновение пыли в оболочку не предотвращено полностью, однако пыль не может проникнуть в количестве достаточном для нарушения работы изделия	Струя воды, выбрасываемая в любом направлении, не должна оказывать вредного воздействия на изделие
6	Проникновение пыли предотвращено полностью	Волна при волнении не должна попадать внутрь оболочки в количестве, достаточном для повреждения изделия.
7	—	Вода не должна проникать в оболочку, погруженную в воду, при определенных давлении и времени, в количестве, достаточном для повреждения изделия
8	—	Изделия пригодны для длительного погружения в воду при условиях, установленных изготовителем

Что такое защита IP: расшифровка степеней защиты IP электроприборов и оборудования

Производители часто указывают в характеристиках смартфонов, планшетов и умных часов степень защиты IP. Она может быть самой разной: чаще всего встречаются обозначения от IPX3 до IP68. Но понять, что означает каждая из этих букв и цифр, не так просто.

Если вы хоть раз задавались вопросом, какие существуют классы IP защиты или виды IP защиты, вы зашли по адресу. Сейчас мы расскажем, что это все означает и на что следует обращать внимание при выборе устройства с повышенной защищенностью.

Содержание

• Что такое степень защиты IP
• Что означает первая цифра в типе защиты после знака IP
• Что означает вторая цифра в типе защиты после знака IP

• Наиболее часто встречающиеся степени защиты и область их применения
• Что в итоге

Что такое степень защиты IP

Степень защиты по стандарту IP, или степень защиты оболочки по классификации Ingress Protection Code (дословно — «код защиты от проникновения»), — это международный стандарт классификации способов защиты внешней оболочки устройства от попадания внутрь нежелательных объектов и доступа к незащищенным частям девайса.

Говоря простым языком, это уровень защищенности конкретного устройства от нежелательных и опасных для него проникновений. Каких именно? Твердых предметов, пыли, воды — включая дождь, брызги, капли и мощные струи. Также у вас не получится вскрыть устройство руками, пальцами, различными инструментами, проволокой, если указаны соответствующие цифры.

Маркировка степени защиты выглядит как IPXX, где XX — две цифры, каждая из которых имеет соответствующую ей категорию защиты. Расскажем о них подробнее.

Что означает первая цифра после IP

Первая цифра после букв IP обозначает степень защищенности гаджета от попадания внутрь посторонних твердых объектов и доступа к незащищенным частям. Всего существует несколько категорий — от X и 0, обозначающих отсутствие сведений о классе защищенности или отсутствии защищенности в целом, до цифры 6, обозначающей полную защиту от попадания пыли.

Например, вы наверняка хоть раз видели уровень защиты IPX3 или IPX5: такую маркировку часто ставят в характеристиках беспроводных наушников. Первый символ после IP (то есть X) свидетельствует о том, что в этом случае нет никаких данных о защищенности аксессуара от попадания внутрь посторонних предметов. А вот степень защиты IP68, которую уже можно встретить в смартфонах или умных часах, свидетельствует о полной защищенности от попадания пыли внутрь.

Для наглядности приведем таблицу степени защиты IP — то есть список всех характеристик, соответствующих конкретной цифре:

• X: Данных о классе защиты нет.

• 0: Защита отсутствует.

• 1: Защита от проникновения внутрь руками и предметами диаметром 50 мм и больше.

• 2: Защита от проникновения пальцами и предметами диаметром 12,5 мм и больше.

• 3: Защита от проникновения внутрь с помощью инструментов диаметром 2,5 и больше.

• 4: Защита от проникновения проволокой и предметами диаметром 1 мм или больше.

• 5: Неполная защита от пыли. То есть пыль может проникать, но она не будет влиять на работу устройства.

• 6: Полная защита от попадания пыли.

Как вы могли заметить, чем больше цифра, тем меньшего размера предмет может попасть внутрь устройства: от размера детской ладони до частичек пыли меньше 1 мм в диаметре. Первые несколько цифр часто можно встретить у бытовых устройств — например, электрических розеток, защищенных от проникновения внутрь с помощью рук или пальцев. Сможете найти соответствующую ей цифру выше? Думаем, вы поняли принцип. Теперь разберемся со второй цифрой.

Что означает вторая цифра после IP

Вторая цифра после букв IP обозначает степень защищенности объекта или устройств от попадания внутрь воды, в любом ее виде — от вертикально падающих капель до мощных струй с высокой температурой. Этим характеристикам соответствуют цифры от 0 до 9. Также могут встречаться буквы X и К, где X обозначает отсутствие сведений об этом параметре, а К — защиту от высокого давления.

Вернемся к примеру с беспроводными наушниками из предыдущей главы. Тот же уровень защиты IPX3 или IPX5 здесь свидетельствует о том, что хоть наушники и не имеют никаких данных о защите от попадания пыли, но они защищены от попадания капель, брызг или струй воды малой мощности и давления. Аналогично степень защиты IP68, которую можно встретить в смартфонах или умных часах, свидетельствует не только о полной защищенности от попадания пыли внутрь, но и о полной защите от попадания воды при погружении на глубину до 1 метра длительностью не более 30 минут.

Для наглядности снова приводим расшифровку степени защиты IP:

• X: Данные отсутствуют.

• 0: Защиты нет.

• 1: Защита от вертикальных капель.

• 2: Защита от капель, падающих под углом 15 градусов.

• 3: Защита от падающих брызг и дождя под углом до 60 градусов.

• 4: Защита от брызг в любом направлении.

• 5: Защита от струй воды малой мощности.

• 6: Защита от мощных струй воды.

• 6К: Защита от мощных струй с высоким давлением.

• 7: Защита при кратковременном погружении в воду на глубину до 1 метра длительностью не более 1 минуты.

• 8: Защита при погружении в воду на глубину до 1 метра длительностью не более 30 минут.

• 9: Защита от мощных струй с высокой температурой.

• 9K: Защита от мощных струй с высокой температурой и высоким давлением.

Чем больше цифра, тем выше уровень защиты и тем большее количество воды способно принять на себя устройство без каких-либо повреждений. Защиту от попадания струй, высоких температур и давления чаще всего можно встретить в специализированных промышленных устройствах, тогда как цифры от 2 до 8 часто встречаются в потребительской электронике: наушники, колонки, умные браслеты и часы, смартфоны, планшеты.

Защита от брызг по стандарту IPX3 позволит вам гулять в наушниках под дождем, брать их с собой в спортзал или на пробежку, не боясь, что пот или капли дождя повредят их. Любые девайсы с защитой от попадания струй воды разной мощности можно буквально мыть под краном и не переживать, что они будут повреждены или перестанут работать. Также с подобными устройствами можно ходить в душ.

Наиболее высокие степени защиты позволяют брать с собой гаджеты в бассейн или на природу: пресная речная или озерная вода не причинит им вреда. Однако соленая морская вода может привести к коррозии и окислению внутренних компонентов — помните об этом всегда, когда едете на море. Чтобы минимизировать потенциальный урон, вы можете промыть устройство после погружения в соленую воду обычной проточной водой. Но не спешите: если у гаджета нет защиты от струй, помещать его под кран точно не стоит. Это может только навредить и усугубить проблему.

Стоит отметить, что некоторые производители устройств по-разному трактуют стандарты защиты IP и заявляют, например, о полной влагозащите на глубине более 1 метра, при этом не давая гарантии на случай утопления устройства. Рекомендуем лишний раз не нарушать требования к стандартам защиты и не доверять маркетинговым уловкам, демонстрирующим, как на телефоны или умные часы проливают горячий кофе или чай, кидают их в аквариум или купаются с ними в море без дополнительной защиты.

Погружаться на большую глубину можно только при наличии стандартов защиты WR50, WR100 или WR200, гарантирующих работоспособность устройства при погружении на 50, 100 или 200 метров.

Наиболее часто встречающиеся классы защиты и область их применения

Защиту от влаги и пыли по стандартам IP67 или IP68 часто можно встретить в современных смартфонах — например, в Apple iPhone 14 Plus или Samsung Galaxy A52. В умных часах встречаются классы защиты от IP53 до IP68 — от недорогих детских моделей по типу JET Kid Buddy до самых современных Apple Watch Ultra. А большинство топовых беспроводных наушников имеют защиту от пота, капель или брызг, даже если это нигде не указано, но некоторые производители делают на этом отдельный акцент. Однако даже в таком случае уровень защиты обычно не превышает IPX3 или IPX4.

Смартфон Apple iPhone 14 Plus 256GB

104 999 р.*

Смотреть товар

Смартфон Samsung Galaxy A52 LTE 128GB

23 999 р. *

Смотреть товар

Смарт-часы Jet Kid Buddy

2 050 р.*

Смотреть товар

Смарт-часы Apple Watch Ultra

84 999 р.*

Смотреть товар

Область применения стандартов защиты IP самая широкая: от бытовых электрических приборов до современных потребительских устройств. Вы можете узнать о классах защиты устройства, ознакомившись с официальным сайтом производителя или с технической документацией, в маркетинговых материалах и при личном изучении инструкции к устройству. Наличие класса защиты IP — гарантия того, что устройство не выйдет из строя при правильной эксплуатации. А еще это веский повод обратиться к производителю с претензиями, если устройство не соответствует заявленному классу — например, пропускает воду или пришло в негодность при кратковременном погружении.

Что в итоге

Теперь вы знаете, какие классы защиты бывают и как в них ориентироваться. А значит, теперь вы сможете с ходу отличить, какое устройство можно погружать в воду, а какое нельзя, сколько минут оно может продержаться в воде и страшны ли ему пыль, мусор, струи или капли.

Главное — не забывайте проверить степень защиты перед тем, как пойти купаться или в душ с телефоном в руках или с часами на запястье. Иначе рискуете остаться без работающих гаджетов.

*Информация о товарах, размещенная на «Эльдоблоге», не является публичной
офертой.
Цена
товаров приведена справочно. С актуальными ценами на товары в соответствующем регионе вы можете
ознакомиться на сайте eldorado.ru

Любите делиться своим мнением о технике? Тогда напишите обзор товара в «Эльдоблоге» и получите до 1000
бонусов на новые покупки!

Понимание IP-адресации и диаграмм CIDR — Координационный центр RIPE Network

Понимание IP-адресации и диаграмм CIDR
Диаграммы CIDR и краткое руководство по работе IP-адресации.
https://www.ripe.net/about-us/press-centre/understanding-ip-addressing
https://www.ripe.net/logo.png

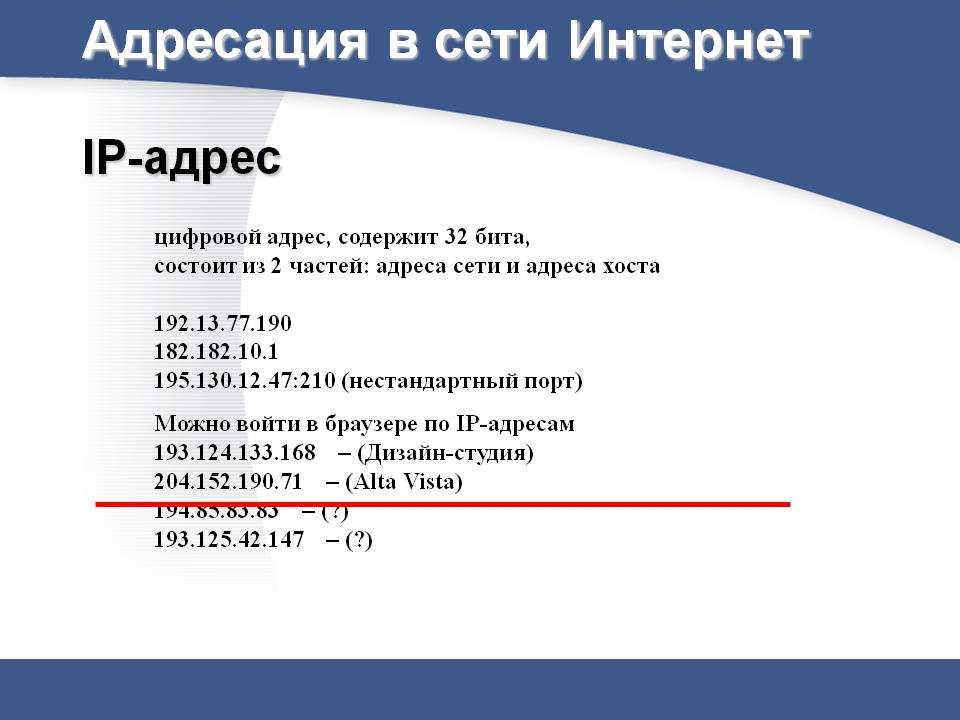

Каждое устройство, подключенное к Интернету, должно иметь идентификатор. Адреса Интернет-протокола (IP) — это числовые адреса, используемые для идентификации конкретного устройства, подключенного к Интернету.

Двумя наиболее распространенными версиями IP, используемыми сегодня, являются Интернет-протокол версии 4 (IPv4) и Интернет-протокол версии 6 (IPv6). Адреса IPv4 и IPv6 поступают из конечных пулов номеров.

Для IPv4 этот пул имеет размер 32 бита (2 ³² ) и содержит 4 294 967 296 адресов IPv4. Адресное пространство IPv6 имеет размер 128 бит (2 ¹²⁸ ) и содержит 340 282 366 920 938 463 463 374 607 431 768 211 456 адресов IPv6.

Бит — это цифра в двоичной системе счисления, основная единица хранения информации.

Не каждый IP-адрес в пуле IPv4 или IPv6 может быть назначен машинам и устройствам, используемым для доступа в Интернет. Некоторые IP-адреса зарезервированы для других целей, например для использования в частных сетях. Это означает, что общее количество IP-адресов, доступных для выделения, меньше, чем общее количество в пуле.

Сетевые префиксы

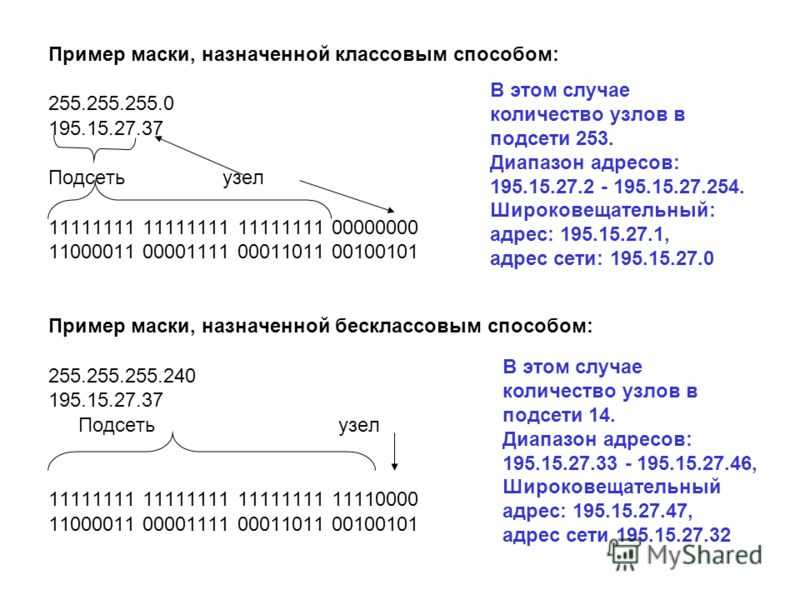

IP-адреса могут быть взяты из пула IPv4 или IPv6 и разделены на две части: сетевую секцию и секцию хоста. Раздел сети идентифицирует конкретную сеть, а раздел хоста идентифицирует конкретный узел (например, определенный компьютер) в локальной сети (LAN).

Распределение

IP-адреса назначаются сетям в виде «блоков» разного размера. Размер назначенного «блока» записывается после косой черты (/), которая показывает количество IP-адресов, содержащихся в этом блоке. Например, если интернет-провайдеру (ISP) назначен «/16», он получает около 64 000 адресов IPv4. Сеть «/26» предоставляет 64 адреса IPv4. Чем меньше число после косой черты, тем больше адресов содержится в этом «блоке».

IPv4

Размер префикса в битах пишется после косой черты. Это называется «слэш-нотация». Всего в адресном пространстве IPv4 32 бита. Например, если сеть имеет адрес «192.0.2.0/24», число «24» означает, сколько бит содержится в сети. Исходя из этого, можно рассчитать количество битов, оставшихся для адресного пространства. Поскольку все сети IPv4 имеют 32 бита, а каждая «секция» адреса, обозначенная десятичными точками, содержит восемь битов, «192.0.2.0/24» оставляет восемь битов для содержания адресов узлов. Этого места достаточно для 256 адресов узлов. Эти адреса узлов представляют собой IP-адреса, необходимые для подключения вашего компьютера к Интернету.

Сеть с номером «10.0.0.0/8» (одна из зарезервированных для частного использования) — это сеть с восьмибитным сетевым префиксом, обозначаемым «/8» после косой черты. «8» означает, что в сети осталось 24 бита для содержания адресов хостов IPv4: 16 777 216 адресов, если быть точным.

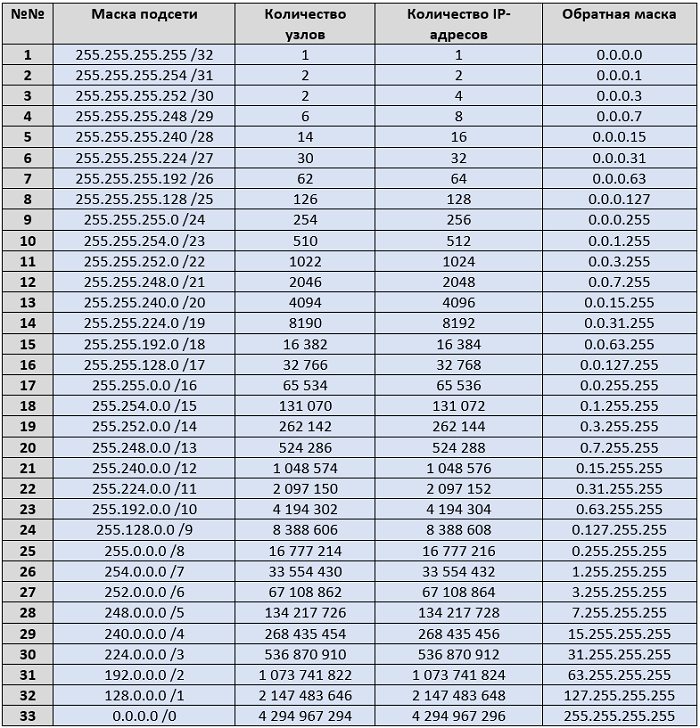

Диаграмма бесклассовой междоменной маршрутизации (CIDR)

Бесклассовая междоменная маршрутизация (CIDR) широко известна как диаграмма CIDR и используется теми, кто управляет сетями и управляет IP-адресами. Это позволяет им видеть количество IP-адресов, содержащихся в каждой «нотации косой черты», и размер каждой «нотации косой черты» в битах.

Скачать: IPv4 CIDR Chart (PDF)

IPv6

IPv6 похож на IPv4, но устроен так, что все локальные сети имеют 64-битный сетевой префикс, а не переменную длину сетевого префикса ¹ , которые есть в сетях IPv4. Во всех сетях IPv6 есть место для 18 446 744 073 709 551 616 адресов IPv6.

Скачать: Диаграмма IPv6 (PDF)

В настоящее время большинство интернет-провайдеров присваивают сетевые префиксы /48 сайтам подписчиков (сетям конечных пользователей). Поскольку все сети IPv6 имеют префикс /64, сетевой префикс /48 позволяет использовать 65 536 локальных сетей на сайте конечного пользователя.

Текущее минимальное распределение IPv6, сделанное RIPE NCC, — это сетевой префикс /32. Если LIR сделает только /48 назначений из этого сетевого префикса /32, они смогут сделать 65 536 /48 назначений. Если бы они решили назначать только сетевые префиксы /56, им было бы доступно 24 бита, и поэтому они могли бы выполнить 16 777 216 назначений /56.

Например, если для LIR выполняется распределение IPv6 /24, он сможет выполнить 16 777 216 назначений /48 или 4 294 967 296 назначений /56.

Чтобы дать некоторое представление, стоит отметить, что всего существует 4 294 967 296 адресов IPv4, что значительно меньше, чем количество адресов IPv6.

Относительные размеры сети IPv6

¹ RFC2526, зарезервированные адреса Anycast подсети IPv6 (предлагаемый стандарт)

Номера и значения начальных IP-адресов | Малый бизнес

Джон Листер

Адрес интернет-протокола — это число, которое идентифицирует устройство в сети, хотя этот термин часто используется для обозначения устройства в самом Интернете. IP-адрес жизненно важен для передачи данных с устройства на устройство через Интернет, например, когда вы используете свой офисный компьютер для посещения веб-сайта. Обратите внимание, что IP-адрес относится к устройству, а не к конкретному лицу.

Публичный и частный

1. Каждый IP-адрес работает для определенной сети: это может быть домашняя или рабочая локальная сеть или сам Интернет. Во избежание путаницы термин «частный IP-адрес» обычно относится к локальной сети, а «общедоступный IP-адрес» — к Интернету. Если у вас есть домашняя сеть, каждое устройство в ней имеет частный IP-адрес. Обычно только маршрутизатор и/или модем имеют общедоступный IP-адрес. Если кто-то ссылается на «ваш» IP-адрес, номер обычно относится к вашему маршрутизатору и/или модему, а не к вашему конкретному компьютеру.

Веб-сайты

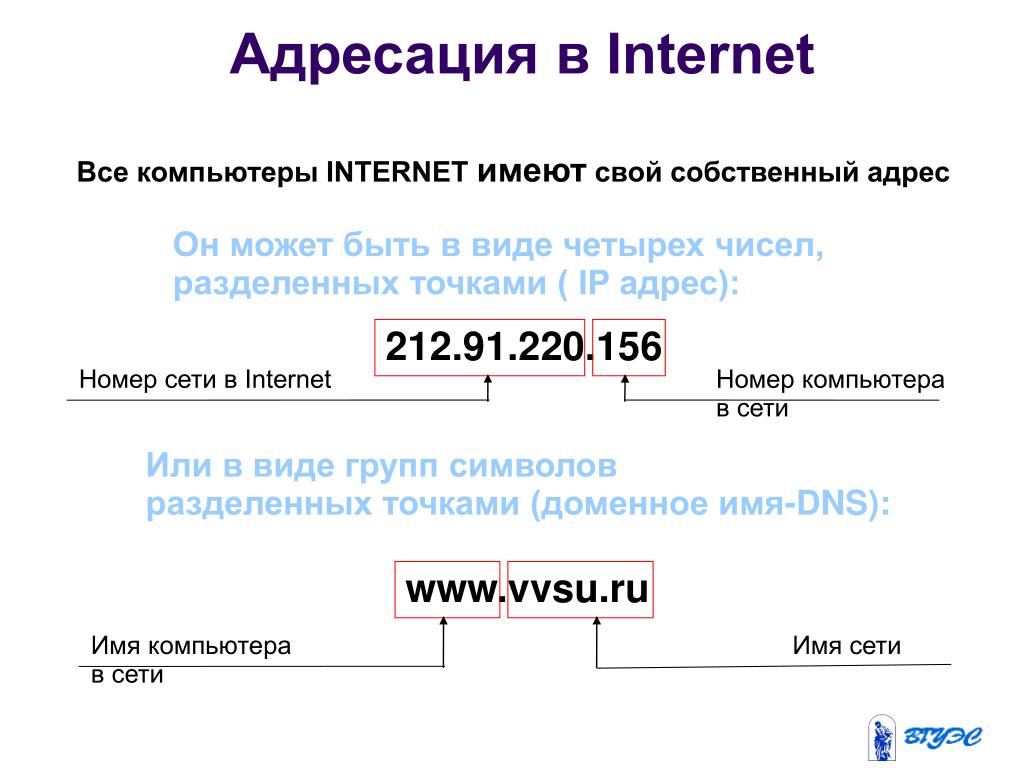

1. Адреса веб-сайтов и IP-адреса — это не одно и то же. Адреса веб-сайтов состоят из букв и цифр, обычно начинающихся с «www» и заканчивающихся ссылкой на домен, такой как «. com» или «.org». Всемирная паутина использует систему, называемую DNS или систему доменных имен, которая действует как телефонный справочник и переводит адрес веб-сайта в текущий IP-адрес, по которому перемещается веб-страница. Это означает, что вы можете изменить серверный компьютер, на котором физически расположен ваш веб-сайт, без необходимости менять адрес вашего веб-сайта.

IPv4

1. Большинство IP-адресов используют исходную систему, известную как IPv4. Он состоит из четырех чисел с точкой между каждым числом. Числа находятся между нулем и 255 в каждом случае. IP-адреса обычно выдаются интернет-провайдерами, когда они устанавливают соединение для клиента. Поскольку поставщикам услуг Интернета выделяется пул номеров для использования, иногда вы можете получить представление о стране или регионе устройства, просто взглянув на его IP-адрес. Однако это не всегда работает. Некоторые диапазоны номеров IP-адресов зарезервированы для определенных целей, например те, которые начинаются с 19. 2.168 обычно зарезервированы для локальных сетей и, во избежание путаницы, не используются в самом Интернете.

IPv6

1. Числовой формат, используемый в IPv4, позволяет использовать в общей сложности 4,2 миллиарда адресов, что когда-то казалось гораздо большим, чем когда-либо было необходимо. По мере того, как компьютеры и другие устройства с выходом в Интернет становились все более популярными, это оказалось не так — к 2011 году все возможные IP-адреса были выделены определенным регионам мира. Решением является IPv6, который однажды станет основной системой, хотя по состоянию на март 2013 года он все еще находился в разработке. Адрес IPv6 состоит из восьми блоков, каждый из которых состоит из четырех символов. Это шестнадцатеричные символы, то есть они могут быть числами от нуля до 9.или буквы от «а» до «ф». Всего IPv6 позволяет использовать 340 ундециллионов — 340 триллионов триллионов — адресов. Это должно быть адекватным долгосрочным решением просто потому, что такое количество подключенных к Интернету устройств физически не поместится на Земле.
